Introduzione

Questo articolo dovrebbe fornire ai lettori una comprensione chiara dei controller di carica solare e aiutarli a prendere decisioni informate per i loro sistemi di energia solare.

I controller di carica solare sono componenti cruciali in qualsiasi sistema di energia solare che include batterie. Regolano la tensione e la corrente provenienti dai pannelli solari verso le batterie, garantendo un processo di carica sicuro ed efficiente. Senza un controller di carica solare, le batterie potrebbero essere sovraccaricate o scaricate eccessivamente, riducendo la loro durata e provocando possibili guasti al sistema.

Funzioni Chiave dei Controller di Carica Solare

I controller di carica solare hanno diverse funzioni per proteggere e ottimizzare il tuo sistema di energia solare:

  1. Protezione da Sovraccarico: Previene che la batteria riceva troppa tensione, il che potrebbe danneggiarla.
  2. Protezione da Sovrascarica: Impedisce che la batteria venga scaricata troppo, il che potrebbe causare danni permanenti.
  3. Protezione da Cortocircuito: Protegge il sistema da potenziali cortocircuiti.
  4. Regolazione della Tensione e Corrente: Garantisce che la corretta tensione e corrente vengano fornite alla batteria.

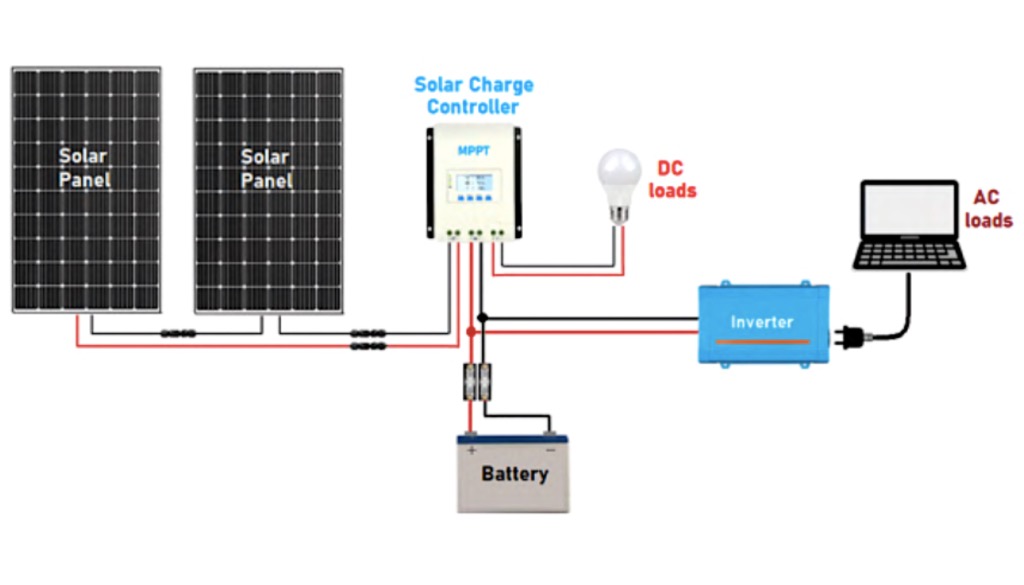

Best Practices per Collegare i Controller di Carica Solare

  1. Batteria Prima: Collega sempre prima la batteria al controller di carica solare. Questo permette al controller di rilevare la tensione della batteria e attivare lo schema di carica appropriato.
  2. Connessione del Carico Corretta: Collega solo luci a incandescenza all’uscita “DC Load” del controller. Evita di collegare carichi induttivi come inverter o alimentatori direttamente a questa uscita, poiché potrebbe danneggiare il controller. Se necessario, usa un relè elettromagnetico per gestire carichi induttivi.
  3. Connessione dell’Inverter: Collega l’inverter direttamente alla batteria o tramite un interruttore, non attraverso il controller di carica.

Tipi di Controller di Carica Solare: MPPT vs. PWM

Esistono due tipi principali di controller di carica solare: MPPT (Maximum Power Point Tracking) e PWM (Pulse Width Modulation). Comprendere le differenze tra di essi può aiutarti a scegliere quello giusto per il tuo sistema di energia solare.

Controller PWM

Controller di carica solare PWM (Pulse Width Modulation)

I controller PWM sono più semplici e convenienti. Funzionano regolando la larghezza degli impulsi della tensione del pannello solare per adattarsi alle esigenze della batteria. Tuttavia, sono meno efficienti con pannelli solari di grandi dimensioni e in condizioni di scarsa illuminazione.

  • Vantaggi: Costo inferiore, design più semplice.
  • Svantaggi: Meno efficienti con pannelli ad alta potenza; non possono aumentare la tensione.
  • Miglior Uso: Sistemi di piccole dimensioni dove la tensione del pannello solare corrisponde alla tensione della batteria.

Controller MPPT

Controller di carica solare MPPT (Maximum Power Point Tracking)

I controller MPPT sono più avanzati ed efficienti. Usano algoritmi complessi per tracciare il punto di massima potenza dei pannelli solari, estraendo più energia, specialmente in condizioni di luce variabile.

  • Vantaggi: Maggiore efficienza, soprattutto con pannelli di grandi dimensioni; possono convertire la tensione per ottimizzare la carica della batteria.
  • Svantaggi: Costo maggiore.
  • Miglior Uso: Sistemi più grandi con tensioni variabili dei pannelli solari e delle batterie.

Controller di Carica Solare Integrati vs. Standalone

Confronto tra controller di carica solare integrati e standalone, che mostra un controller integrato all’interno di un sistema di energia solare e un controller standalone come dispositivo separato

I controller di carica solare possono essere dispositivi standalone o integrati negli inverter. Entrambi i tipi possono offrire funzionalità simili, ma i controller integrati offrono maggiore flessibilità nell’automazione del funzionamento del sistema.

Esempio: Specifiche del Controller Tracer 4210AN

Controller Tracer 4210AN

Per un esempio pratico, considera il controller di carica solare Tracer 4210AN:

  • Tensione Nominale del Sistema: 12/24 VDC (auto-rilevamento).
  • Corrente di Carica Nominale: 40A.
  • Corrente di Scarica Nominale: 40A.
  • Intervallo di Tensione della Batteria: 8–32V.
  • Potenza Massima in Ingresso PV: 520W (12V), 1040W (24V).
  • Temperatura di Funzionamento: -25°C a +50°C.
  • Alloggiamento: IP30 (protezione contro oggetti piccoli, ma non liquidi).

Funzionamento in Parallelo dei Controller di Carica Solare

Diagramma che mostra il funzionamento in parallelo dei controller di carica solare, dove più controller sono collegati per gestire e distribuire la corrente di carica dai pannelli solari a una batteria, aumentando la capacità di carica complessiva e fornendo ridondanza

Sebbene la maggior parte dei controller di carica solare non sia progettata per lavorare in parallelo, alcuni modelli come il PowMr MPPT-60A possono funzionare in parallelo con impostazioni, pannelli e gruppi di batterie identici. Questa funzione può essere vantaggiosa per scalare il tuo sistema di energia solare.

Conclusione

I controller di carica solare sono essenziali per il funzionamento sicuro ed efficiente dei sistemi di energia solare con batterie. Che tu scelga un controller PWM o MPPT, seguire le best practices e comprendere le esigenze specifiche del tuo sistema garantirà affidabilità e prestazioni a lungo termine.
