Вступ

Ця стаття має надати вашим читачам чітке розуміння сонячних контролерів заряду та допомогти їм приймати усвідомлені рішення для їхніх систем сонячної енергії.

Сонячні контролери заряду є важливими компонентами будь-якої системи сонячної енергії, що включає акумулятори. Вони регулюють напругу та струм від сонячних панелей до акумуляторів, забезпечуючи безпечний і ефективний процес зарядки. Без сонячного контролера заряду акумулятори можуть бути перезаряжені або надто розряджені, що призводить до зменшення терміну служби акумулятора та можливих збоїв у системі.

Основні функції сонячних контролерів заряду

Сонячні контролери заряду мають різноманітні функції для захисту та оптимізації вашої системи сонячної енергії:

  1. Захист від перезарядки: Запобігає отриманню акумулятором надто високої напруги, що може пошкодити його.
  2. Захист від надмірного розряду: Запобігає надмірному розряду акумулятора, що може призвести до постійного пошкодження.
  3. Захист від короткого замикання: Захищає систему від потенційних коротких замикань.
  4. Регулювання напруги та струму: Забезпечує, щоб акумулятор отримував правильну напругу й струм.

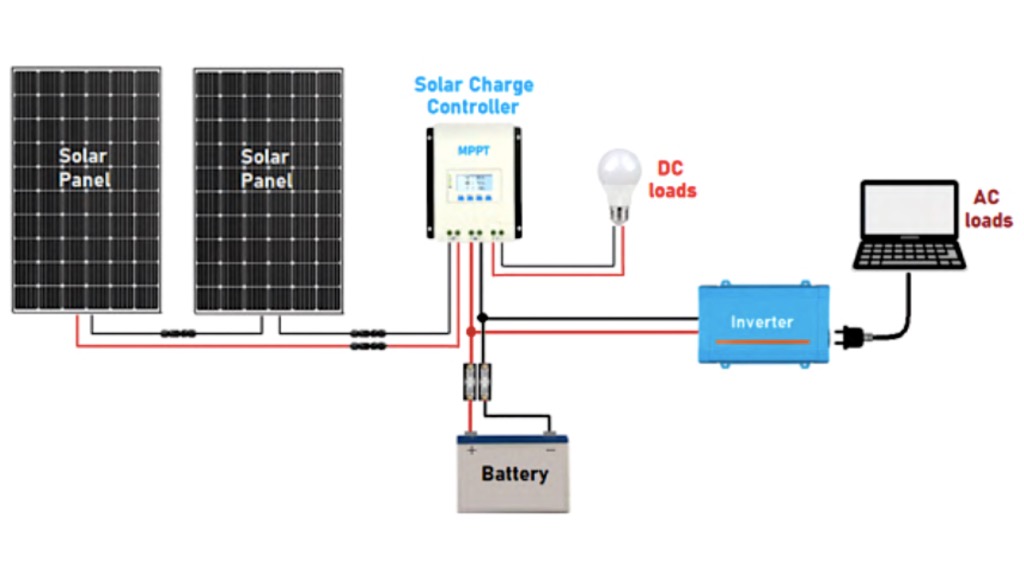

Найкращі практики підключення сонячних контролерів заряду

  1. Спершу акумулятор: Завжди спочатку підключайте акумулятор до сонячного контролера заряду. Це дозволяє контролеру виявити напругу акумулятора і активувати відповідну схему зарядки.
  2. Правильне підключення навантаження: Підключайте тільки лампи на лампочках до виходу “DC Load” контролера. Уникайте підключення індуктивних навантажень, таких як інвертори або блоки живлення, безпосередньо до цього виходу, оскільки це може пошкодити контролер. За необхідності використовуйте електромагнітний реле для обробки індуктивних навантажень.
  3. Підключення інвертора: Підключайте інвертор безпосередньо до акумулятора або через вимикач, а не через контролер заряду.

Типи сонячних контролерів заряду: MPPT vs. PWM

Існує два основні типи сонячних контролерів заряду: MPPT (Maximum Power Point Tracking) та PWM (Pulse Width Modulation). Розуміння різниці між ними допоможе вам обрати відповідний контролер для вашої системи сонячної енергії.

PWM контролери

PWM (модуляція ширини імпульсів) сонячний контролер заряду

PWM контролери є простішими і більш доступними за ціною. Вони працюють, регулюючи ширину імпульсів, що надходять від напруги сонячних панелей, щоб відповідати потребам акумулятора. Однак вони менш ефективні для великих сонячних панелей і в умовах низької освітленості.

  • Переваги: Нижча вартість, простіша конструкція.
  • Недоліки: Менш ефективні з потужними панелями; не можуть підвищувати напругу.
  • Краща використання: Малосистемні рішення, де напруга сонячної панелі відповідає напрузі акумулятора.

MPPT контролери

MPPT (відстеження максимальної потужності) сонячний контролер заряду

MPPT контролери є більш просунутими та ефективними. Вони використовують складні алгоритми для відстеження максимальної точки потужності сонячних панелей, отримуючи більше енергії, особливо в умовах змінного освітлення.

  • Переваги: Вища ефективність, особливо з великими панелями; можуть перетворювати напругу для оптимізації зарядки акумулятора.
  • Недоліки: Вища вартість.
  • Краща використання: Великі системи з різними напругами сонячних панелей та акумуляторів.

Вбудовані vs. автономні сонячні контролери заряду

Порівняння між вбудованими та автономними сонячними контролерами заряду, що показує вбудований контролер, інтегрований у сонячну енергетичну систему, та автономний контролер як окремий пристрій

Сонячні контролери заряду можуть бути автономними пристроями або інтегрованими в інвертори. Обидва типи можуть мати подібні функціональні можливості, але інтегровані контролери забезпечують більше гнучкості в автоматизації роботи системи.

Приклад: Специфікації контролера Tracer 4210AN

Контролер Tracer 4210AN

Для практичного прикладу розгляньте сонячний контролер заряду Tracer 4210AN:

  • Номінальна напруга системи: 12/24 VDC (автоматичне виявлення).
  • Номінальний зарядний струм: 40A.
  • Номінальний розрядний струм: 40A.
  • Діапазон напруги акумулятора: 8–32V.
  • Максимальна потужність вводу PV: 520W (12V), 1040W (24V).
  • Робоча температура середовища: -25°C до +50°C.
  • Корпус: IP30 (захист від малих об’єктів, але не від рідин).

Паралельна робота сонячних контролерів заряду

Схема, що показує паралельну роботу сонячних контролерів заряду, де кілька контролерів підключені для управління та розподілу зарядного струму від сонячних панелей до батарейної установки, збільшуючи загальну зарядну потужність та надаючи резервування

Хоча більшість сонячних контролерів заряду не призначені для роботи в паралельному режимі, деякі моделі, наприклад, PowMr MPPT-60A, можуть працювати паралельно з ідентичними налаштуваннями, панелями та групами акумуляторів. Ця функція може бути вигідною для розширення вашої системи сонячної енергії.

Висновок

Сонячні контролери заряду є ключовими для безпечної та ефективної роботи систем сонячної енергії з акумуляторами. Незалежно від того, обираєте ви контролер PWM чи MPPT, дотримуючись найкращих практик і розуміючи специфічні потреби вашої системи, ви забезпечите довгострокову надійність і продуктивність.
