Introducción

Este artículo debería proporcionar a tus lectores una comprensión clara de los controladores de carga solar y ayudarlos a tomar decisiones informadas para sus sistemas de energía solar.

Los controladores de carga solar son componentes cruciales en cualquier sistema de energía solar que incluya baterías. Regulan el voltaje y la corriente de los paneles solares hacia las baterías, garantizando un proceso de carga seguro y eficiente. Sin un controlador de carga solar, las baterías podrían sobrecargarse o descargarse en exceso, lo que reduciría su vida útil y podría provocar fallos en el sistema.

Funciones Clave de los Controladores de Carga Solar

Los controladores de carga solar cuentan con varias funciones para proteger y optimizar tu sistema de energía solar:

  1. Protección contra Sobrecarga: Evita que la batería reciba demasiado voltaje, lo cual podría dañarla.
  2. Protección contra Descarga Excesiva: Impide que la batería se descargue en exceso, lo que podría ocasionar daños permanentes.
  3. Protección contra Cortocircuitos: Protege el sistema de posibles cortocircuitos.
  4. Regulación de Voltaje y Corriente: Asegura que el voltaje y la corriente correctos lleguen a la batería.

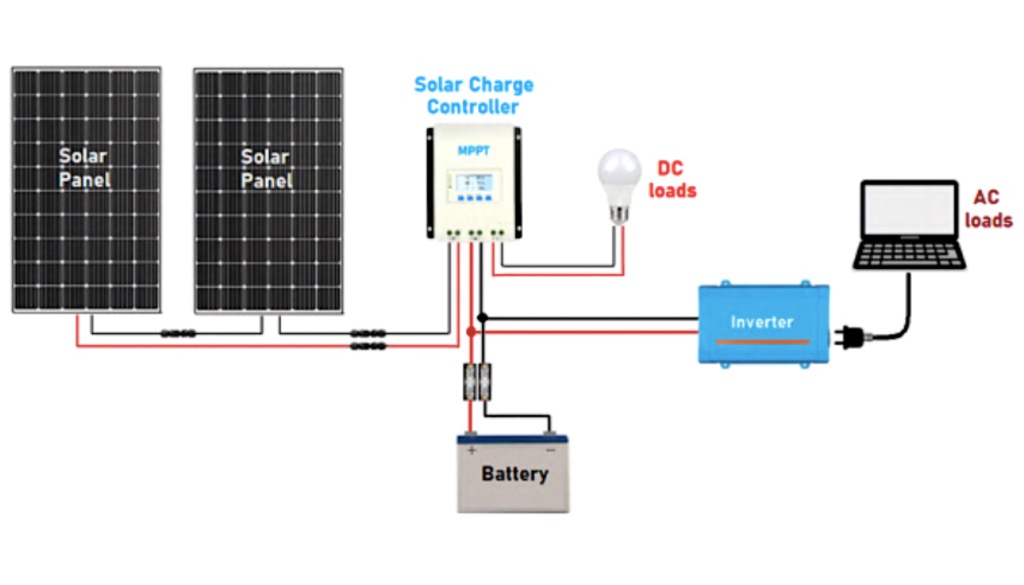

Mejores Prácticas para Conectar Controladores de Carga Solar

  1. Primero la Batería: Siempre conecta la batería al controlador de carga solar primero. Esto permite que el controlador detecte el voltaje de la batería y active el esquema de carga adecuado.
  2. Conexión de Carga Adecuada: Conecta solo iluminación incandescente a la salida “Carga DC” del controlador. Evita conectar cargas inductivas como inversores o fuentes de alimentación directamente a esta salida, ya que podría dañar el controlador. Si es necesario, utiliza un relé electromagnético para manejar cargas inductivas.
  3. Conexión del Inversor: Conecta el inversor directamente a la batería o a través de un interruptor, no a través del controlador de carga.

Tipos de Controladores de Carga Solar: MPPT vs. PWM

Existen dos tipos principales de controladores de carga solar: MPPT (Seguimiento del Punto de Máxima Potencia) y PWM (Modulación de Ancho de Pulso). Comprender las diferencias entre ellos puede ayudarte a elegir el adecuado para tu sistema de energía solar.

Controladores PWM

Controlador de carga solar PWM (Modulación de Ancho de Pulso)

Los controladores PWM son más simples y económicos. Funcionan ajustando el ancho de los pulsos del voltaje de los paneles solares para adaptarse a las necesidades de la batería. Sin embargo, son menos eficientes con paneles solares grandes y en condiciones de poca luz.

  • Ventajas: Menor costo, diseño simple.
  • Desventajas: Menos eficiente con paneles de alta potencia; no puede aumentar el voltaje.
  • Mejor Uso: Sistemas de pequeña escala donde el voltaje del panel solar coincide con el voltaje de la batería.

Controladores MPPT

Controlador de carga solar MPPT (Seguimiento del Punto de Máxima Potencia)

Los controladores MPPT son más avanzados y eficientes. Utilizan algoritmos complejos para seguir el punto de máxima potencia de los paneles solares, extrayendo más energía, especialmente en condiciones de luz variable.

  • Ventajas: Mayor eficiencia, especialmente con paneles grandes; puede convertir el voltaje para optimizar la carga de la batería.
  • Desventajas: Mayor costo.
  • Mejor Uso: Sistemas más grandes con voltajes variables de paneles solares y baterías.

Controladores de Carga Solar Integrados vs. Independientes

Comparación entre controladores de carga solar integrados e independientes, mostrando un controlador integrado dentro de un sistema de energía solar y un controlador independiente como un dispositivo separado

Los controladores de carga solar pueden ser dispositivos independientes o estar integrados en inversores. Ambos tipos pueden ofrecer funcionalidades similares, pero los controladores integrados proporcionan más flexibilidad para automatizar la operación del sistema.

Ejemplo: Especificaciones del Controlador Tracer 4210AN

Controlador Tracer 4210AN

Para un ejemplo práctico, considera el controlador de carga solar Tracer 4210AN:

  • Voltaje Nominal del Sistema: 12/24 VDC (detección automática).
  • Corriente de Carga Nominal: 40A.
  • Corriente de Descarga Nominal: 40A.
  • Rango de Voltaje de la Batería: 8–32V.
  • Potencia Máxima de Entrada PV: 520W (12V), 1040W (24V).
  • Temperatura del Ambiente de Trabajo: -25°C a +50°C.
  • Encapsulado: IP30 (protección contra objetos pequeños, pero no contra líquidos).

Operación en Paralelo de Controladores de Carga Solar

Diagrama que muestra la operación en paralelo de controladores de carga solar, donde múltiples controladores están conectados para gestionar y distribuir la corriente de carga de los paneles solares a un banco de baterías, aumentando la capacidad de carga general y proporcionando redundancia

Aunque la mayoría de los controladores de carga solar no están diseñados para trabajar en paralelo, algunos modelos como el PowMr MPPT-60A pueden operar en paralelo con configuraciones idénticas, paneles y grupos de baterías. Esta característica puede ser ventajosa para ampliar tu sistema de energía solar.

Conclusión

Los controladores de carga solar son esenciales para la operación segura y eficiente de sistemas de energía solar con baterías. Ya sea que elijas un controlador PWM o MPPT, seguir las mejores prácticas y comprender las necesidades específicas de tu sistema garantizará confiabilidad y rendimiento a largo plazo.
