Inledning

Denna artikel bör ge dina läsare en klar förståelse för solcellsregulatorer och hjälpa dem att fatta informerade beslut för sina solenergisystem.

Solcellsregulatorer är avgörande komponenter i alla solenergisystem som inkluderar batterier. De reglerar spänningen och strömmen från solpanelerna till batterierna, vilket säkerställer en säker och effektiv laddningsprocess. Utan en solcellsregulator kan batterier överladdas eller dräneras för mycket, vilket leder till minskad batterilivslängd och potentiella systemfel.

Nyckelfunktioner för solcellsregulatorer

Solcellsregulatorer har olika funktioner för att skydda och optimera ditt solenergisystem:

  1. Överlastskydd: Förhindrar att batteriet får för mycket spänning, vilket kan skada det.
  2. Överurladdningsskydd: Stoppar batteriet från att dräneras för mycket, vilket kan orsaka permanent skada.
  3. Kortslutningsskydd: Skyddar systemet från potentiella kortslutningar.
  4. Spännings- och strömreglering: Säkerställer att korrekt spänning och ström levereras till batteriet.

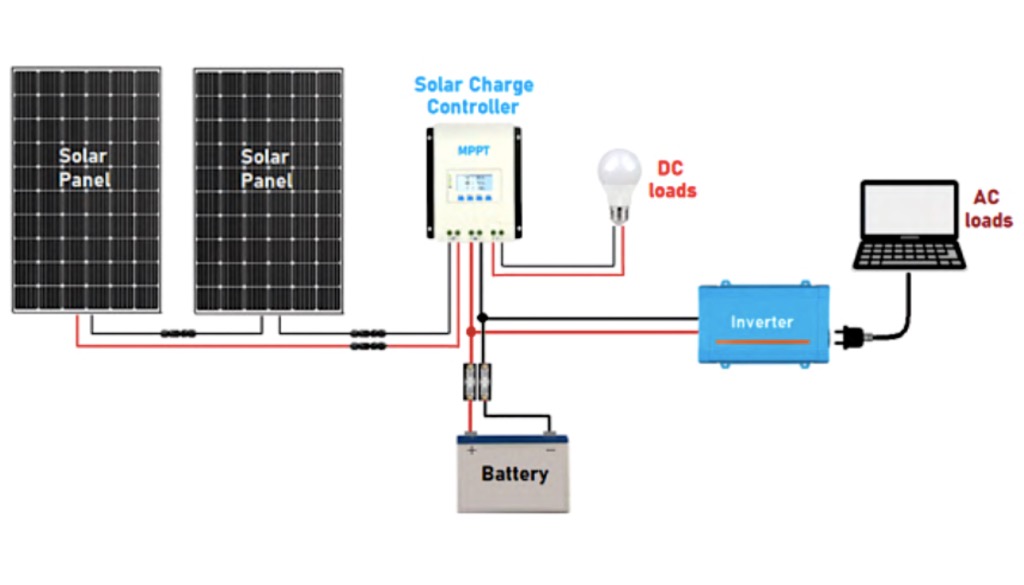

Bästa praxis för anslutning av solcellsregulatorer

  1. Batteri först: Koppla alltid batteriet till solcellsregulatorn först. Detta gör att regulatorn kan upptäcka batteriets spänning och aktivera den lämpliga laddningsschemat.
  2. Korrekt lastanslutning: Anslut endast glödlampor till “DC Load”-utgången på regulatorn. Undvik att ansluta induktiva laster som omvandlare eller strömförsörjningar direkt till denna utgång, eftersom det kan skada regulatorn. Använd vid behov ett elektromagnetiskt relä för att hantera induktiva laster.
  3. Anslutning av omvandlare: Anslut omvandlaren direkt till batteriet eller genom en switch, inte genom regulatorn.

Typer av solcellsregulatorer: MPPT vs. PWM

Det finns två huvudtyper av solcellsregulatorer: MPPT (Maximum Power Point Tracking) och PWM (Pulse Width Modulation). Att förstå skillnaderna mellan dem kan hjälpa dig att välja rätt för ditt solenergisystem.

PWM-regulatorer

PWM (Pulse Width Modulation) solcellsregulator

PWM-regulatorer är enklare och mer prisvärda. De arbetar genom att justera bredden på pulserna från solpanelens spänning för att matcha batteriets behov. De är dock mindre effektiva med stora solpaneler och i svagt ljus.

  • Fördelar: Lägre kostnad, enklare konstruktion.
  • Nackdelar: Mindre effektiv med hög effekt paneler; kan inte öka spänningen.
  • Bästa användning: Små system där solpanelens spänning matchar batteriets spänning.

MPPT-regulatorer

MPPT (Maximum Power Point Tracking) solcellsregulator

MPPT-regulatorer är mer avancerade och effektiva. De använder komplexa algoritmer för att följa den maximala effektpunkten för solpanelerna och extrahera mer energi, speciellt under varierande ljusförhållanden.

  • Fördelar: Högre effektivitet, speciellt med stora paneler; kan omvandla spänning för att optimera batteriladdningen.
  • Nackdelar: Högre kostnad.
  • Bästa användning: Större system med varierande solpanel- och batterispänningar.

Inbyggda vs. fristående solcellsregulatorer

Jämförelse mellan inbyggda och fristående solcellsregulatorer, där en inbyggd regulator integreras inom ett solenergisystem och en fristående regulator som en separat enhet

Solcellsregulatorer kan vara fristående enheter eller integrerade i omvandlare. Båda typer kan erbjuda liknande funktioner, men integrerade regulatorer ger mer flexibilitet i automatiseringen av systemets drift.

Exempel: Specifikationer för Tracer 4210AN-regulatorn

Tracer 4210AN-regulator

Som ett praktiskt exempel, överväg Tracer 4210AN solcellsregulator:

  • Systemets nominella spänning: 12/24 VDC (autodetektering).
  • Nominell laddningsström: 40A.
  • Nominell urladdningsström: 40A.
  • Batterispänningsområde: 8–32V.
  • Max PV-ingångseffekt: 520W (12V), 1040W (24V).
  • Arbetsmiljöens temperatur: -25°C till +50°C.
  • Hölje: IP30 (skydd mot små föremål, men inte vätskor).

Parallell drift av solcellsregulatorer

Diagram som visar parallell drift av solcellsregulatorer, där flera regulatorer är anslutna för att hantera och distribuera laddningsströmmen från solpaneler till en batteribank, vilket ökar den totala laddningskapaciteten och ger redundans

Även om de flesta solcellsregulatorer inte är designade för att arbeta parallellt, kan vissa modeller som PowMr MPPT-60A fungera i parallell med identiska inställningar, paneler och batterigrupper. Denna funktion kan vara fördelaktig för att utöka ditt solenergisystem.

Slutsats

Solcellsregulatorer är avgörande för säker och effektiv drift av solenergisystem med batterier. Oavsett om du väljer en PWM- eller MPPT-regulator, kommer följsamhet mot bästa praxis och förståelse för de specifika behoven i ditt system att säkerställa långsiktig tillförlitlighet och prestanda.
