Bộ Inverter: Chuyển Đổi Năng Lượng DC Sang AC
Bộ inverter là các thành phần thiết yếu trong hệ thống năng lượng mặt trời, chuyển đổi dòng điện một chiều (DC) từ các tấm pin mặt trời hoặc ắc quy thành dòng điện xoay chiều (AC) tương thích với các thiết bị gia dụng và lưới điện. Việc chuyển đổi này rất quan trọng vì hầu hết các thiết bị gia dụng và lưới điện hoạt động bằng điện AC.
DC So Với AC: Những Điều Cơ Bản
Dòng điện một chiều (DC) được đặc trưng bởi điện áp và cường độ dòng điện không đổi, chảy theo một hướng duy nhất. Năng lượng DC thường được sử dụng trong các thiết bị điện tử như ắc quy, cảm biến và động cơ, nơi cần nguồn điện ổn định.
Ngược lại, dòng điện xoay chiều (AC) thì thay đổi theo thời gian, theo dạng sóng hình sin, được biểu diễn bằng một đường màu xanh lá cây trên đồ thị. Tại hầu hết các quốc gia, điện AC hoạt động với tần số từ 50 hoặc 60 Hz, nghĩa là nó hoàn thành 50 hoặc 60 chu kỳ mỗi giây. Năng lượng AC là tiêu chuẩn cho các thiết bị gia dụng và lưới điện vì nó có thể dễ dàng được chuyển đổi thành nhiều điện áp và mức công suất khác nhau bằng cách sử dụng biến áp (transformers) và bộ inverter.
Sóng Hình Sin Nguyên Chất So Với Sóng Hình Sin Biến Đổi
Khi nói về bộ inverter, dạng sóng đầu ra là một yếu tố quan trọng cần xem xét. Bộ inverter sóng hình sin nguyên chất tạo ra một sóng liên tục, định kỳ mà gần giống với nguồn điện AC do lưới điện cung cấp. Loại inverter này lý tưởng cho các thiết bị điện tử nhạy cảm và các thiết bị gia dụng, bao gồm tủ lạnh, điều hòa không khí và máy tính. Các thiết bị này được thiết kế để hoạt động với sóng hình sin nguyên chất, đảm bảo hiệu suất tối ưu và độ bền lâu dài.

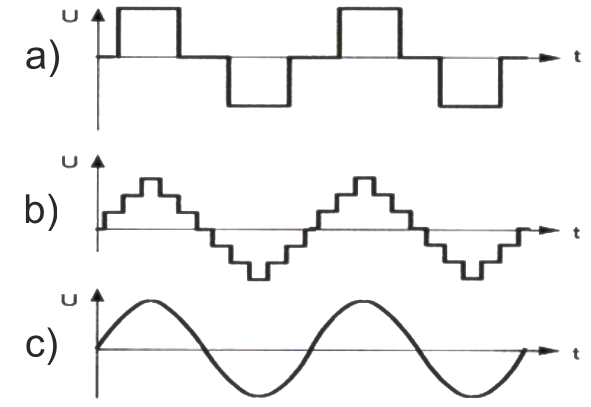

Đồ thị c) cho thấy một sóng hình sin nguyên chất (sạch, chính xác). Sóng hình sin nguyên chất là một tín hiệu được mô tả toán học bằng hàm sin và có hình dạng định kỳ mượt mà. Đồ thị của nó giống như một sóng liên tục lặp lại với cùng chu kỳ, biên độ và pha.
Ngược lại, bộ inverter sóng hình sin biến đổi tạo ra một sóng không mượt mà và có thể gây ra những vấn đề với một số thiết bị. Mặc dù chúng có thể được sử dụng với các thiết bị đơn giản hơn như đèn LED, bộ sạc điện thoại và bếp điện, nhưng không được khuyến khích cho các thiết bị có tải cảm ứng hoặc động cơ, vì điều này có thể dẫn đến hoạt động không đúng cách, tăng tiếng ồn, và có thể gây hư hại theo thời gian.
Đồ thị a) và b) cho thấy các sóng hình sin biến đổi, có độ lệch khác nhau so với sóng hình sin nguyên chất. Sóng hình sin biến đổi là một loại dòng điện mà gần giống với sóng hình sin nhưng có độ chính xác thấp hơn và có các chuyển tiếp không đồng đều giữa đỉnh và điểm không. Nó có thể được tạo ra bằng cách sử dụng một tập hợp các tín hiệu chữ nhật được tạo thành từ các tần số và biên độ khác nhau.
Các Thông Số Của Lưới Điện Địa Phương và Thiết Bị Gia Dụng Là Gì?
Các lưới điện địa phương và thiết bị gia dụng đã được thiết kế trong nhiều thập kỷ để hoạt động với sóng hình sin nguyên chất, vì vậy rất quan trọng để mua một bộ inverter cung cấp sóng hình sin nguyên chất.
Điều gì sẽ xảy ra nếu một thiết bị gia dụng được kết nối với một bộ inverter có sóng hình sin biến đổi? Hầu hết các thiết bị có tải cảm ứng và động cơ (lò hơi gas, tủ lạnh, điều hòa không khí, bơm, máy tính) sẽ không hoạt động đúng cách và có thể phát ra tiếng ồn bất thường, cuối cùng dẫn đến hỏng hóc.
Các thiết bị có thể hoạt động trên sóng hình sin biến đổi bao gồm bóng đèn LED, bộ sạc điện thoại, và bếp điện, có thể hoạt động ổn định với sóng hình sin biến đổi.
Hầu hết các thiết bị gia dụng được thiết kế để làm việc với sóng hình sin nguyên chất, điều này làm cho việc chọn một bộ inverter phù hợp với thông số kỹ thuật của lưới điện trong nhà trở nên quan trọng.
Các Loại Bộ Inverter Với Sóng Hình Sin Nguyên Chất
Vì các thiết bị gia dụng thường yêu cầu sóng hình sin nguyên chất, chúng ta sẽ chỉ tập trung vào các bộ inverter cung cấp điều này.
Các bộ inverter được phân loại thành các loại sau:

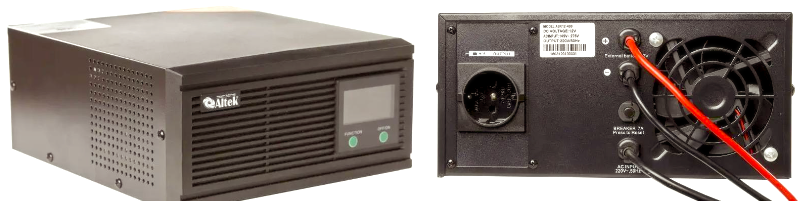

Bộ Cung Cấp Nguồn Liên Tục Không Gián Đoạn (UPS) OFF-line: Điều này bao gồm một bộ inverter, đôi khi là một bộ ổn định điện áp cho lưới điện (AVR), một dây cáp “đầu vào” từ lưới điện (AC in), một ổ cắm “đầu ra” cho tải (AC out), cáp đầu vào ắc quy cho UPS với ắc quy ngoài, và bộ sạc từ lưới điện.
- UPS OFF-line và ON-line: Ngoài UPS OFF-line, còn có UPS ON-line hoặc UPS chuyển đổi đôi. Sự khác biệt là UPS OFF-line chuyển sang chế độ ắc quy trong 20 ms khi lưới điện gặp sự cố, trong khi UPS ON-line chuyển đổi trong 0 ms, điều này rất quan trọng cho một số thiết bị nhạy cảm.
- UPS Có Công Suất Nhỏ: Những bộ này thường được trang bị ắc quy tích hợp với đủ công suất để cấp nguồn cho tải trong 5-15 phút, cho phép đủ thời gian để tắt đúng cách một máy tính, máy móc hoặc thiết bị tương tự. Những UPS như vậy thường có sóng hình sin biến đổi, vì vậy chúng tôi sẽ không thảo luận chi tiết về chúng.

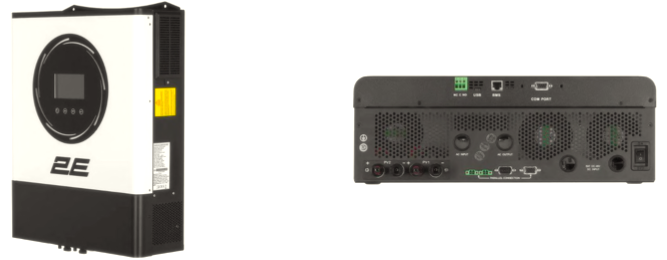

Bộ Inverter Năng Lượng Mặt Trời OFF-line Tự Hành (UPS cho các tấm pin mặt trời): Điều này bao gồm một bộ inverter, một bộ sạc từ lưới điện, một bộ điều khiển sạc mặt trời PWM hoặc MPPT (một hoặc nhiều đầu vào), đầu vào ắc quy, đầu vào lưới AC in (một hoặc nhiều), đầu ra tải AC out (một hoặc nhiều), và nhiều cổng giao tiếp khác nhau. Cũng có các phiên bản ON-line của các bộ inverter như vậy, mặc dù công nghệ thường là trực tuyến giả.

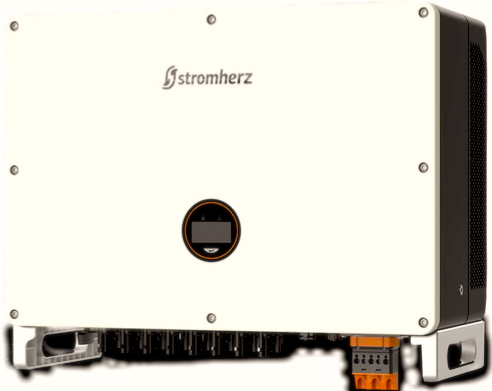

Bộ Inverter Liên Kết Lưới (online): Điều này bao gồm một bộ inverter, một bộ điều khiển mặt trời MPPT (một hoặc nhiều), và một đơn vị đồng bộ hóa với lưới điện. Không thể kết nối ắc quy với loại inverter này.
Ứng Dụng:
- Tạo ra năng lượng để bán cho lưới điện.
- Khi kết nối với một bộ giới hạn generation đặc biệt, hầu hết các mẫu có thể cung cấp năng lượng cho người tiêu dùng trong gia đình khi lưới điện được kết nối.
- Đối với các công ty có mức giá cao, nó giảm chi phí điện khi kết nối với một bộ giới hạn generation.
- Có thể tăng cường năng lượng cho tự tiêu thụ khi điện lưới bị hạn chế (cần một bộ giới hạn generation).
Nhược điểm: Nhược điểm chính của bộ inverter này là nó ngừng hoạt động khi lưới điện gặp sự cố và không cho phép kết nối ắc quy.

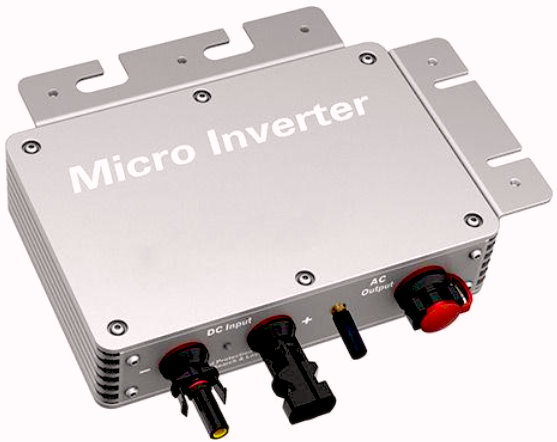

Microinverter: Đây là một phân nhóm của bộ inverter liên kết lưới, nhưng kết nối với một hoặc hai tấm pin mặt trời thay vì một mảng lớn.
Bộ Inverter Hybrid (liên kết lưới + OFF-line): Bộ này kết hợp tất cả các loại inverter khác với khả năng sản xuất năng lượng cho lưới điện. Nó bao gồm một bộ inverter, một bộ điều khiển mặt trời MPPT (một hoặc nhiều), đầu vào ắc quy, một đơn vị đồng bộ hóa với lưới, đầu vào lưới AC in (một hoặc nhiều), đầu ra tải AC out (một hoặc nhiều), và nhiều cổng giao tiếp khác nhau.
- Quan trọng: Một số người bán có thể gán nhãn không chính xác bất kỳ bộ inverter nào có đầu vào năng lượng mặt trời là bộ inverter hybrid, nhưng điều này không chính xác.
- Ứng Dụng:
- Tạo ra năng lượng để bán cho lưới điện.
- Tiết kiệm năng lượng cho hộ gia đình hoặc công ty bằng cách tiêu thụ một phần hoặc toàn bộ năng lượng mặt trời.
- Ưu điểm: Kết hợp tất cả các loại inverter khác, hoạt động khi lưới điện có sẵn và khi không có, và một số mẫu có thể hoạt động mà không cần ắc quy, chỉ sử dụng các tấm pin mặt trời.
- Nhược điểm: Nhược điểm chính là những bộ inverter này đắt hơn các loại khác.
Tóm lại, có một loại bộ inverter cụ thể phù hợp cho mỗi nhiệm vụ, hoặc một bộ inverter hybrid đa năng có thể thay thế bất kỳ loại inverter nào với mức giá cao hơn một chút.
Kết Luận
Chọn bộ inverter phù hợp cho ngôi nhà hoặc doanh nghiệp của bạn rất quan trọng để đảm bảo hiệu suất và độ bền của hệ thống năng lượng mặt trời của bạn. Trong khi các bộ inverter sóng hình sin biến đổi có thể rẻ hơn, chúng không phù hợp cho tất cả các ứng dụng. Các bộ inverter sóng hình sin nguyên chất là lựa chọn tốt hơn cho hầu hết các thiết bị gia dụng, đặc biệt là những thiết bị có động cơ hoặc điện tử nhạy cảm. Để có hiệu suất và độ tin cậy tốt nhất, hãy xem xét nhu cầu năng lượng cụ thể của bạn và các loại thiết bị mà bạn dự định cấp năng lượng khi chọn bộ inverter.
