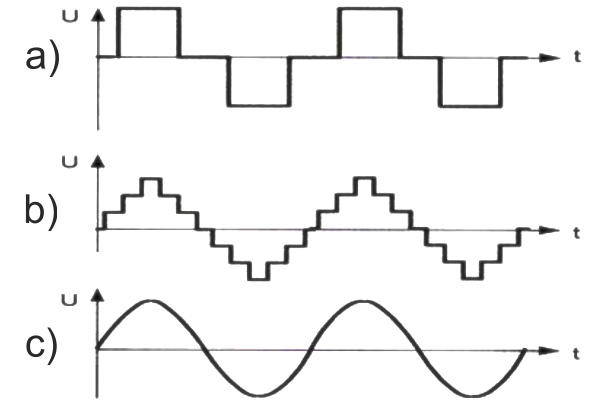

İnvertör: DC’yi AC Güce Çevirme İnvertörler, güneş enerjisi sistemlerinde, güneş panellerinden veya bataryalardan gelen doğru akımı (DC), ev aletleri ve elektrik şebekesi ile uyumlu alternatif akıma (AC) dönüştüren temel bileşenlerdir. Bu dönüşüm, çoğu ev cihazı ve şebeke AC güçle çalıştığından hayati öneme sahiptir. DC ve AC: Temel Bilgiler Doğru akım (DC), sabit bir voltaj ve tek yönde akan akımla karakterize edilir. DC güç, piller, sensörler ve motorlar gibi istikrarlı bir güç kaynağı gereken elektroniklerde yaygın olarak kullanılır. Alternatif akım (AC) ise zamanla değişkenlik gösterir ve sinüs dalgasını takip eder, grafikte yeşil çizgi ile temsil edilir. Çoğu ülkede, AC gücü saniyede 50 veya 60 çevrim (Hz) tamamlayarak bu frekansta çalışır. AC güç, farklı voltaj ve güç seviyelerine kolayca dönüştürülebileceği için ev aletleri ve elektrik şebekeleri için standarttır. Saf ve Modifiye Sinüs Dalgası İnvertörler söz konusu olduğunda, çıkış dalga formu dikkate alınması gereken önemli bir faktördür. Saf sinüs dalgası invertörleri, şebeke tarafından sağlanan AC gücüne çok benzeyen, yumuşak ve periyodik bir dalga üretir. Bu tür invertörler, buzdolabı, klima ve bilgisayar gibi hassas elektronik cihazlar ve aletler için idealdir. Bu cihazlar, saf sinüs dalgasıyla çalışacak şekilde tasarlanmıştır ve böylece en iyi performans ve uzun ömür sağlanır. Grafik c) saf (temiz, doğru) bir sinüs dalgasını gösterir. Saf sinüs dalgası, sinüs fonksiyonuyla matematiksel olarak tanımlanan ve yumuşak, periyodik bir şekle sahip bir sinyaldir. Grafikte sürekli olarak aynı periyot, genlik ve faz ile tekrar eden bir dalga görünümündedir. Modifiye sinüs dalgası invertörleri ise o kadar yumuşak olmayan bir dalga üretir ve bazı cihazlarla sorunlara yol açabilir. LED ışıklar, telefon şarj cihazları ve elektrikli ocaklar gibi basit cihazlarla kullanılabilse de, endüktif yükler veya motorlar içeren ekipmanlarla kullanılması önerilmez; bu durum yanlış çalışma, artan gürültü ve zamanla hasar riskini doğurur. Grafikler a) ve b) modifiye sinüs dalgalarını gösterir; bu dalgalar, saf sinüs dalgasına kıyasla farklı sapmalar içerir. Modifiye sinüs dalgası, sinüs dalgasına benzeyen ancak daha az doğruluğa ve düzensiz geçişlere sahip bir tür akımdır. Yerel Şebeke ve Ev Aletlerinin Parametreleri Nelerdir? Yerel şebekeler ve ev aletleri onlarca yıldır saf sinüs dalgasıyla çalışacak şekilde tasarlanmıştır, bu nedenle saf sinüs dalgası sağlayan bir invertör satın almak önemlidir. Bir ev aleti modifiye sinüs dalgası olan bir invertöre bağlanırsa ne olur? Çoğu endüktif yük ve motora sahip cihazlar (gaz kazanları, buzdolapları, klimalar, pompalar, bilgisayarlar) doğru çalışmayabilir ve sıra dışı ses çıkarabilir; bu durum sonunda arızaya yol açabilir. Modifiye sinüs dalgası ile çalışabilen cihazlar arasında LED lambalar, telefon şarj cihazları ve elektrikli ocaklar bulunur; bu cihazlar modifiye sinüs dalgası ile uyumlu çalışabilir. Çoğu ev aleti saf sinüs dalgasıyla çalışacak şekilde tasarlandığından, evinizin elektrik şebekesi ile uyumlu bir invertör seçmek önemlidir. Saf Sinüs Dalgalı İnvertör Türleri Ev aletlerinin genellikle saf sinüs dalgasına ihtiyaç duyması nedeniyle, yalnızca bu dalgayı sağlayan invertörlere odaklanacağız. İnvertörler aşağıdaki türlere ayrılır: Etkileşimli OFF-line Kesintisiz Güç Kaynağı (UPS): Bir invertör, bazen şebeke için bir voltaj dengeleyici (AVR), şebekeden “giriş” kablosu (AC in), yük için bir “çıkış” soketi (AC out), harici bataryalı UPS için batarya giriş kabloları ve şebekeden şarj cihazı içerir. OFF-line ve ON-line UPS: OFF-line UPS’e ek olarak ON-line UPS veya çift dönüşüm UPS de vardır. Fark, OFF-line UPS’in şebeke kesildiğinde bataryaya 20 ms içinde geçmesi iken, ON-line UPS’in 0 ms içinde geçmesi, bazı hassas ekipmanlar için önemlidir. Küçük Kapasiteli UPS: Genellikle yükü 5-15 dakika çalıştıracak kapasitede yerleşik bir batarya ile donatılmıştır, bu da bir bilgisayar veya makine gibi cihazları güvenli bir şekilde kapatmak için yeterli süre sağlar. Bu tür UPS genellikle modifiye sinüs dalgasına sahiptir, bu nedenle ayrıntılı olarak ele almayacağız. Otonom OFF-line Güneş İnvertörü (güneş panelleri için UPS): Bir invertör, şebekeden şarj cihazı, PWM veya MPPT güneş şarj kontrolörü (bir veya daha fazla giriş), batarya girişi, şebeke girişi AC in (bir veya daha fazla), yük çıkışı AC out (bir veya daha fazla) ve çeşitli iletişim portları içerir. Ayrıca böyle invertörlerin ON-line versiyonları da vardır, ancak teknoloji genellikle sözde çevrimiçi olarak kabul edilir. Şebeke Bağlantılı İnvertör (online): Bu, bir invertör, MPPT güneş kontrolörü (bir veya birden fazla) ve şebeke ile senkronizasyon birimini içerir. Bu tür invertöre batarya bağlanamaz. Uygulamalar: Şebekeye enerji satışı için enerji üretimi. Özel bir jenerasyon sınırlayıcısına bağlandığında, çoğu model şebeke bağlıyken ev tüketicilerine güç verebilir. Yüksek tarifelere sahip şirketler için, jenerasyon sınırlayıcısına bağlandığında elektrik maliyetlerini düşürür. Şebeke gücü sınırlı olduğunda, kendi tüketimi için güç artırabilir (jenerasyon sınırlayıcısı gerektirir). Dezavantajlar: Bu invertörün ana dezavantajı, şebeke kesildiğinde çalışmayı durdurması ve batarya bağlantısına izin vermemesidir. Mikroinvertörler: Bunlar, şebeke bağlantılı invertörlerin bir alt kategorisidir, ancak büyük bir dizi yerine bir veya iki güneş paneline bağlanırlar. Hibrit İnvertör (şebeke bağlantılı + offline): Bu, diğer tüm invertör türlerini şebekeye enerji üretme yeteneği ile birleştirir. Bir invertör, MPPT güneş kontrolörü (bir veya birden fazla), batarya girişi, şebeke ile senkronizasyon birimi, ağ girişi AC in (bir veya birden fazla), yük çıkışı AC out (bir veya birden fazla) ve çeşitli iletişim portları içerir. Önemli: Bazı satıcılar, güneş girişi olan herhangi bir invertörü hibrit invertör olarak yanlış etiketleyebilir, ancak bu doğru değildir. Uygulamalar: Şebekeye enerji satışı için enerji üretimi. Evler veya şirketler için enerji tasarrufu sağlamak amacıyla güneş enerjisinin kısmi veya tam olarak tüketilmesi. Avantajlar: Diğer tüm invertör türlerini birleştirir, hem şebeke varken hem de şebeke yokken çalışır ve bazı modeller batarya olmadan yalnızca güneş panelleri ile çalışabilir. Dezavantajlar: Ana dezavantajı, bu invertörlerin diğer türlere göre daha pahalı olmasıdır. Sonuç olarak, her görev için belirli bir invertör türü uygundur veya evrensel bir hibrit invertör, biraz daha yüksek bir fiyatla herhangi bir invertör türünü değiştirebilir. Sonuç Ev veya iş yeriniz için doğru invertörü seçmek, güneş enerji sisteminizin verimliliği ve uzun ömürlülüğü için kritik öneme sahiptir. Modifiye edilmiş sinüs dalgası invertörleri daha ucuz olabilir, ancak her uygulama için uygun değillerdir. Saf sinüs dalgası invertörleri, özellikle motorlu veya hassas elektronik cihazlar için, çoğu ev aleti için daha iyi bir seçimdir. En iyi performans ve güvenilirlik için, invertör seçerken özel enerji ihtiyaçlarınızı ve beslemeyi planladığınız cihaz türlerini dikkate alınız.
