Matokeo ya Paneli za Jua na Vigezo

Wakati wa kuchunguza matokeo ya paneli za jua, ni muhimu kuelewa vipengele na maelezo yanayoathiri utendaji wake na ufanisi. Mwongo huu unatoa muonekano wa kina wa kisanduku cha muunganisho, tabia kuu za umeme, vigezo vya operesheni, na mali za mitambo za paneli za jua.

Kisanduku cha Muunganisho na Diode za Kupita

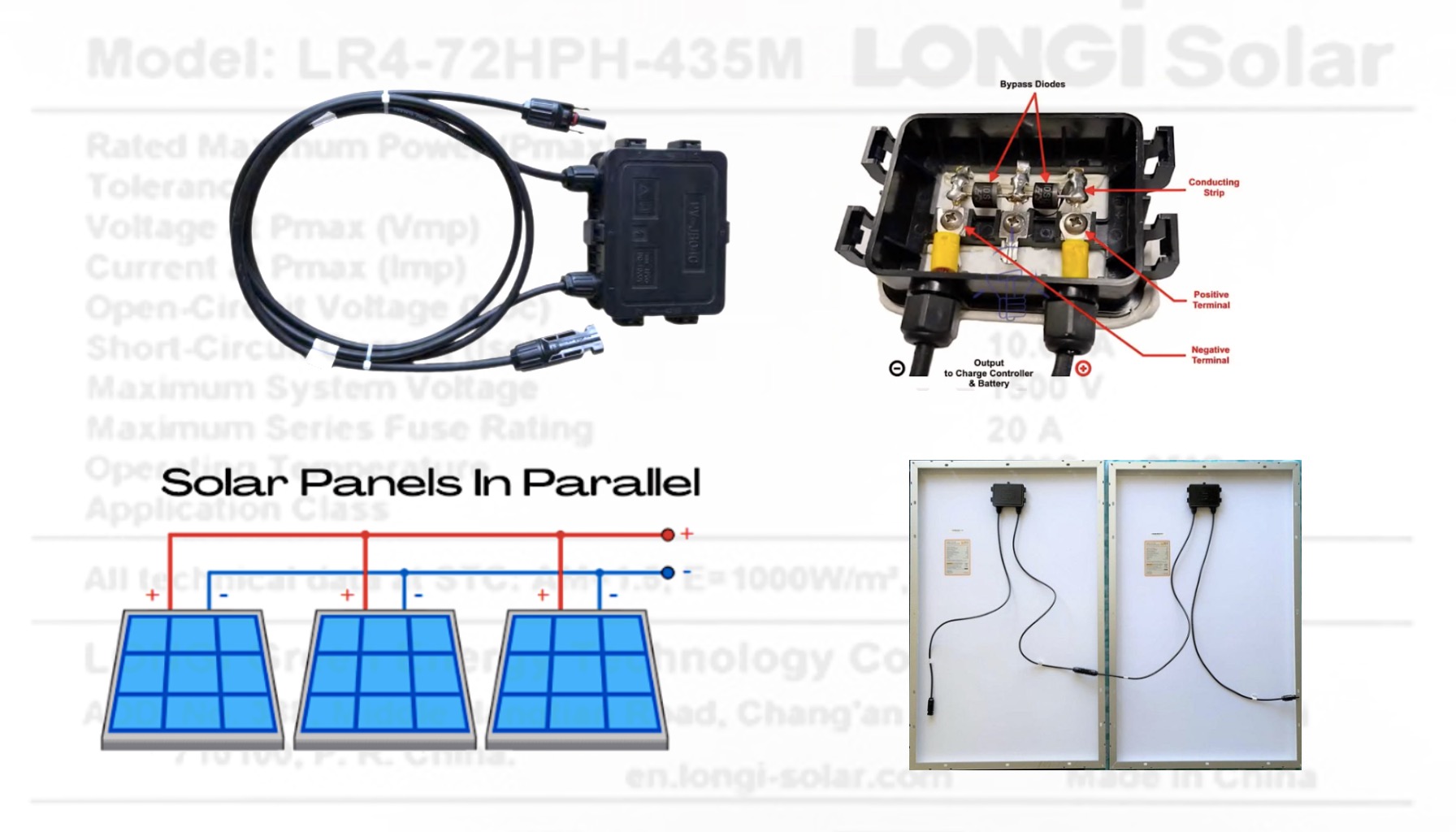

Karibu na kisanduku cha muunganisho cha paneli za jua, kinaonyesha vipengele vyake ikiwa ni pamoja na viti vya muunganisho wa umeme, diode, na ganda la ulinzi, ambalo hutumiwa kuunganisha paneli za jua kwenye mfumo wa umeme na kulinda dhidi ya hitilafu za umeme

Katika upande wa nyuma ya paneli za jua, kawaida utapata kisanduku cha muunganisho, ambacho kinaweza kuwa na diode moja au zaidi za kupita. Diode hizi zinapunguza upotevu wa nguvu na kulinda vikundi vya seli za jua kutokana na kivuli. Kila seli inapaswa kuwa na diode yake ya kupita, lakini kutokana na sababu za gharama, diode zinasinstalled kwa vikundi vya seli tu.

Kumbuka Muhimu:
Diode za kupita hazizuizi nishati kutoka kwa betri kurudi kwenye paneli za jua wakati hakuna mwangaza wa jua. Ili kuzuia mtiririko huu wa nyuma, diode ya kuzuia hutumika, mara nyingi ikiwa imejumuishwa kwenye kidhibiti cha kuchaji jua.

Nyaya mbili zikiwa na viunganishi vya MC4 vinavyotoka kwenye kisanduku cha muunganisho cha paneli za jua, vinavyotumika kuunganisha paneli za jua na mfumo mzima wa nguvu za jua

Kutoka kwenye kisanduku cha muunganisho, nyaya mbili zenye viunganishi vya MC4 (au mara nyingine aina nyingine) hutokea. Paneli za jua zenye nguvu nyingi (200W na juu) kila wakati zinajumuisha diode za kupita na nyaya, wakati paneli za nguvu za chini (chini ya 200W) zinaweza kuwa na kisanduku tu cha muunganisho bila nyaya na mara nyingine pengine kukosa diode za kupita.

Vigezo Muhimu vya Paneli za Jua

Vigezo vikuu vya paneli za jua vinaweza kupatikana kwenye lebo yake ya nyuma na kwenye karatasi ya data inayotolewa na mtengenezaji. Maelezo haya kawaida hupimwa chini ya Masharti ya Mtihani wa Kawaida (STC), ambayo yanadhani miale ya jua ya 1000W/m² kwa joto la seli la 25°C.

Karibu na upande wa nyuma wa paneli za jua unaoonyesha vigezo ikiwa ni pamoja na lebo ya mtengenezaji iliyo na maelezo, nambari ya mfano, voltage, viwango vya sasa, na maelezo mengine yoyote yanayohusiana na utendaji na uthibitisho wa paneli

Tabia za Umeme:

  • Nguvu ya Juu (Pmax): Hii inaonyesha matokeo ya juu zaidi ya nguvu ambayo paneli inaweza kufikia chini ya STC, kawaida 435W.
  • Voltage ya Duara Huru (Voc): Voltage ya juu inayopatikana kutoka kwa paneli ya jua wakati hakuna mzigo umeunganishwa, mara nyingi 48.7V.
  • Mtiririko wa Sasa wa Kifupi (Isc): Sasa inayopitia paneli ya jua wakati matokeo yanachujwa, kawaida 11.39A.
  • Voltage kwenye Nguvu ya Juu (Vmp): Voltage wakati paneli inatoa nguvu zake za juu, kawaida 40.9V.
  • Sasa kwenye Nguvu ya Juu (Imp): Sasa wakati paneli inatoa nguvu zake za juu, kawaida 10.64A.
  • Ufanisi wa Moduli: Ufanisi wa paneli katika kubadilisha mwangaza kuwa umeme, mara nyingi karibu asilimia 20%.

Vigezo vya Uendeshaji:

  • Anuwai ya Joto la Uendeshaji: Anuwai ya joto ambapo paneli inaweza kufanya kazi kwa ufanisi, kawaida -40°C hadi +85°C.
  • Uvuvio wa Matokeo ya Nguvu: Anuwai ndani ya ambayo matokeo halisi ya nguvu yanaweza kutofautiana na Pmax iliyoelezwa, mara nyingi 0 hadi +5%.
  • Voltage ya Juu ya Mfumo: Voltage ya juu ambayo inaweza kutumika kwa usalama kwenye paneli, kawaida 1500V.
  • Kadirio la Fuse ya Mfululizo wa Juu: Kadirio cha sasa cha juu cha fuse ambacho kinapaswa kutumika kwa mfululizo na paneli, mara nyingi 20A.

Koefisienti za Joto (STC):

  • Koefisienti ya Joto ya Isc: Inaonyesha jinsi mtiririko wa kifupi unavyobadilika na joto.
  • Koefisienti ya Joto ya Voc: Kawaida -0.27%/°C, inayoonyesha jinsi voltage ya duara huru inavyobadilika na joto.
  • Koefisienti ya Joto ya Pmax: Kawaida -0.35%/°C, inaonyesha jinsi nguvu ya juu inayotarajiwa inategemea mabadiliko ya joto.

Mipako ya Mitambo na Kuegemea

Wakati wa kuchagua paneli za jua, kuelewa mali zao za mitambo na viwango vya mzigo ni muhimu kwa kuhakikisha utendaji bora na kuegemea.

Mali za Mitambo:

  • Mwelekeo wa Seli: Selula 144 zimepangwa katika gridi ya 6x24.
  • Kisanduku cha Muunganisho: Kimekadiria IP68, kinatoa kinga yenye nguvu na diode tatu za kupita ili kuhakikisha utendaji wa kuaminika.
  • Nyaya za Matokeo: Nyaya za 4mm² zikiwa na urefu wa 400mm (+) na 200mm (-) kwa urahisi wa muunganisho.
  • Kioo: Kioo kilichopakwa 3.2mm na mipako maalum ili kuimarisha kuegemea na upitishaji wa mwanga.
  • Muundo: Imetengenezwa kwa aloi ya alumini iliyoandaliwa, inatoa nguvu na upinzani wa kutu.
  • Uzito: Paneli inapata uzito wa takriban 23.3 kg.
  • Miyayo: Paneli ina ukubwa wa 2094 x 1038 x 35 mm.

Viwango vya Mzigo wa Mitambo:

  • Mizigo ya Juu ya Static kwa Upande wa Mbele: Paneli inaweza kustahimili shinikizo la static hadi 5400 Pa upande wa mbele.
  • Mizigo ya Juu ya Static kwa Upande wa Nyuma: Inaweza kustahimili hadi 2400 Pa upande wa nyuma.
  • Jaribio la Kijitabu: Paneli imejaribiwa kuvumilia athari za mawe ya mvua yenye kipimo cha 25mm ikisafiri kwa kasi ya 23m/s, kuhakikisha uhimili dhidi ya hali mbaya za hewa.

Kila wakati rejelea karatasi ya data ya mtengenezaji kwa maelezo sahihi na ya kina.

Kuunganisha Paneli za Jua: Pamoja na Mfululizo

Kuelewa jinsi ya kuunganisha paneli za jua ni muhimu kwa kuboresha utendaji wa mfumo wako wa nishati ya jua. Mwongo huu unashughulikia uhusiano wa pamoja na mfululizo, viunganishi vinavyohitajika, na athari kwenye voltage, sasa, na jumla ya matokeo ya nguvu.

Muunganisho wa Pamoja wa Paneli za Jua

Mchoro unaoonyesha paneli za jua zikiwa zimeunganishwa kwa pamoja, ikionyesha jinsi viti chanya vya kila paneli vinavyounganishwa pamoja, na viti hasi pia vikiunganishwa pamoja, kuruhusu kuongezeka kwa sasa huku uk 유지 kiwango sawa cha voltage kama paneli moja

Katika muunganisho wa pamoja, viti chanya vya paneli zote za jua vimeunganishwa, na viti hasi pia vimeunganishwa kwa namna hiyo. Uanzishaji huu unahifadhi voltage kwenye kiwango cha paneli moja wakati sasa ni jumla ya sasa za paneli zote zilizounganishwa. Kiasi cha jumla ni jumla ya nguvu za majukumu ya kila paneli.

Kwa mfano, fikiria paneli ya jua ya 435W yenye vigezo vifuatavyo:

  • Nguvu ya Juu: 435W
  • Voltage kwenye Nguvu ya Juu: 40.9V
  • Sasa kwenye Nguvu ya Juu: 10.64A

Kuunganisha paneli tatu za aina hii kwa pamoja:

  • Jumla ya Nguvu: 435W + 435W + 435W = 1305W
  • Voltage kwenye Nguvu ya Juu: 40.9V
  • Sasa kwenye Nguvu ya Juu: 10.64A + 10.64A + 10.64A = 31.92A

Kumbuka Muhimu:
Wakati wa kuunganisha paneli za jua kwa pamoja, inashauriwa kutumia mifano sawa au kuhakikisha vigezo vya voltage na sasa havizungumzi tofauti ya zaidi ya 5%.

Viunganishi Vinavyohitajika:

  • Kwa paneli mbili: Viunganishi viwili vya MC4 T-Branch na jozi moja ya viunganishi vya MC4.
  • Kwa paneli tatu au zaidi: Jozi tatu au zaidi za viunganishi vya MC4 T-Branch na jozi moja ya viunganishi vya MC4.

Kama unapounganisha zaidi ya paneli mbili kwa pamoja, huenda ukahitaji nyaya za nyongeza ili kufikia mahali pa muunganisho wa pamoja. Sasa jumla inaweza kuwa kubwa, hivyo fuses zinahitajika kwa muunganisho wa paneli tatu au zaidi. Viunganishi vingi vina kiwango cha 30A. Ikiwa jumla ya sasa inazidi 30A, badili kuwa madaraja ya umeme yaliyotengwa kwa chuma cha pua au shaba badala ya viunganishi.

Muunganisho wa Mfululizo wa Paneli za Jua

Mchoro unaoonyesha muunganisho wa mfululizo wa paneli za jua, ikionyesha jinsi kiti chanya cha paneli moja kinavyounganishwa na kiti hasi cha paneli inayofuata, kuongezeka kwa voltage ya jumla huku ikihifadhi sasa sawa na paneli moja

Katika muunganisho wa mfululizo, kiti chanya cha paneli moja kinahusishwa na kiti hasi cha paneli inayofuata. Mipangilio hii huongeza voltage huku ikihifadhi sasa kuwa thabiti. Ikiwa unahitaji kuongeza voltage ya mfumo wako wa jua, muunganisho wa mfululizo ni bora.

Kwa mfano, ukitumia paneli ya jua ya 435W ile ile:

  • Nguvu ya Juu: 435W
  • Voltage kwenye Nguvu ya Juu: 40.9V
  • Sasa kwenye Nguvu ya Juu: 10.64A

Kuunganisha paneli tatu za aina hii kwenye mfululizo:

  • Jumla ya Nguvu: 435W + 435W + 435W = 1305W
  • Voltage kwenye Nguvu ya Juu: 40.9V + 40.9V + 40.9V = 122.7V
  • Sasa kwenye Nguvu ya Juu: 10.64A

Kumbuka Muhimu:
Kama muunganisho wa pamoja, muunganisho wa mfululizo unapaswa kutumia mifano sawa au kuhakikisha vigezo vya voltage na sasa havizungumzi tofauti ya zaidi ya 5%.

Muunganisho wa mfululizo kwa ujumla ni bora ambapo inawezekana kwa sababu kuongezeka kwa voltage badala ya sasa hupunguza upotevu kwenye nyaya.

Hitimisho

Iwhether unachagua muunganisho wa pamoja au wa mfululizo, kuelewa vigezo muhimu vya paneli za jua ni muhimu kwa utendaji bora na usalama. Kwa kufuata mwongo huu na kutumia viunganishi na fuses sahihi, unaweza kubuni mfumo wa nishati wa jua unaofaa na yenye ufanisi wa hali ya juu kulingana na mahitaji yako.
