Solpanelers utgångar och parametrar

När man granskar utgångarna för en solpanel är det viktigt att förstå de komponenter och specifikationer som påverkar dess prestanda och effektivitet. Denna guide ger en djupgående inblick i kopplingslådan, viktiga elektriska egenskaper, driftsparametrar och mekaniska egenskaper hos solpaneler.

Kopplingslåda och bypass-dioder

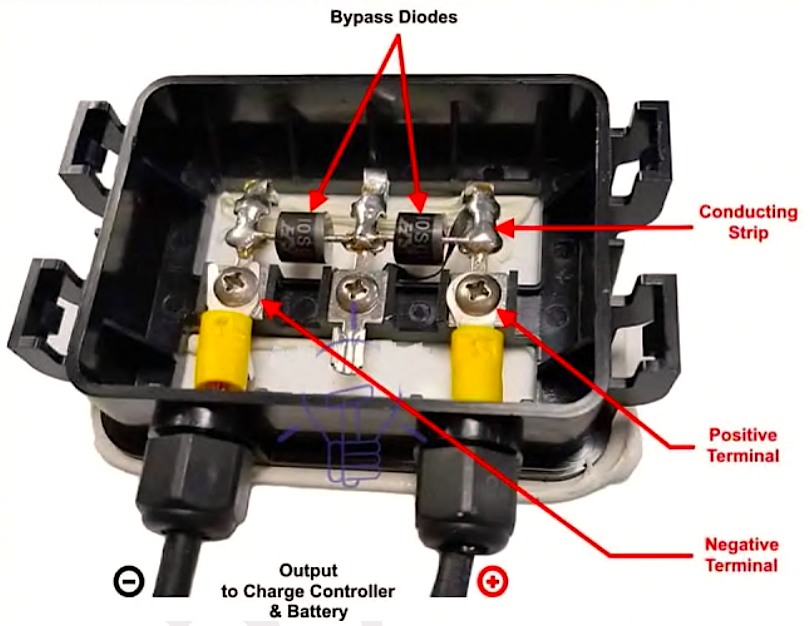

Detaljbild av en solpanels kopplingslåda, som visar dess komponenter inklusive terminaler för elektriska anslutningar, dioder och skyddande hölje, som används för att koppla solpanelen till det elektriska systemet och skydda mot elektriska fel

På baksidan av en solpanel hittar du vanligtvis en kopplingslåda, som kan innehålla en eller flera bypass-dioder. Dessa dioder skyddar grupper av solceller från skuggning och minskar energiförlust. Idealiskt skulle varje cell ha sin egen bypass-diod, men på grund av kostnadsöverväganden installeras dioder endast på grupper av celler.

Viktig notering:
Bypass-dioder förhindrar inte att energi från batteriet flyter tillbaka till solpanelen när det inte finns något solsken. För att blockera denna omvända ström används en blockdiod, som ofta är integrerad i solcellsregulatorn.

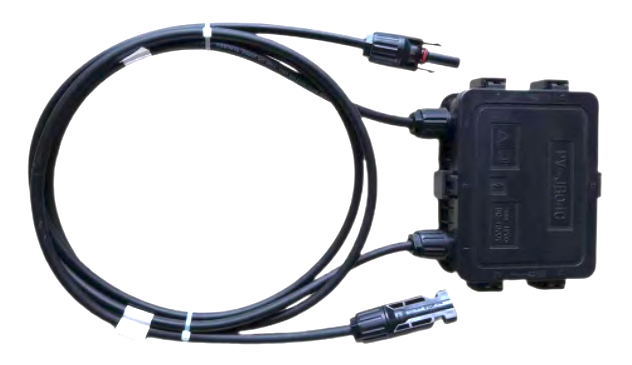

Två kablar med MC4-kontakter som kommer från solpanelens kopplingslåda, används för att koppla solpanelen till resten av solenergisystemet

Från kopplingslådan kommer två kablar med MC4-kontakter (eller ibland andra typer). Högeffektiva solpaneler (200W och mer) inkluderar alltid bypass-dioder och kablar, medan lågeffektiva paneler (under 200W) ibland kan ha en kopplingslåda utan kablar och i vissa fall sakna bypass-dioder.

Viktiga parametrar för solpaneler

De viktigaste parametrarna för en solpanel kan hittas på dess baketikett och i databladen som tillhandahålls av tillverkaren. Dessa specifikationer mäts normalt under Standard Test Conditions (STC), som antar en irradians på 1000W/m² vid en celltemperatur på 25°C.

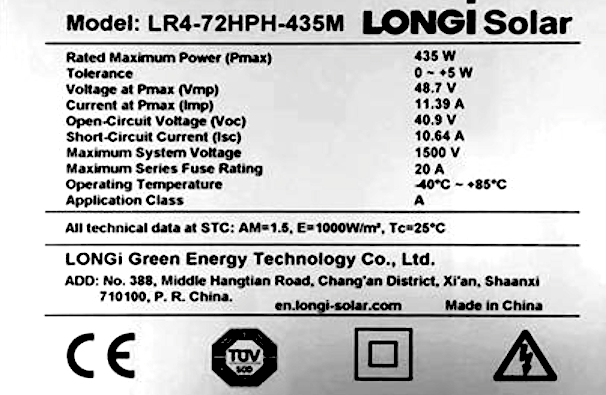

Detaljbild av baksidan av en solpanel som visar parametrar inklusive tillverkarens etikett med specifikationer, modellnummer, spänning, strömstyrkor och annan information relaterad till panelens prestanda och certifiering

Elektriska egenskaper:

  • Maximal effekt (Pmax): Detta indikerar den högsta effekten som panelen kan uppnå under STC, vanligtvis 435W.
  • Öppen krets spänning (Voc): Den maximala spänningen som finns tillgänglig från en solpanel när det inte finns någon belastning kopplad, vanligtvis 48.7V.
  • Kortslutningsström (Isc): Strömmen genom solpanelen när utgången är kortsluten, vanligtvis 11.39A.
  • Spänning vid maximal effekt (Vmp): Spänningen när panelen levererar sin maximala effekt, vanligtvis 40.9V.
  • Ström vid maximal effekt (Imp): Strömmen när panelen levererar sin maximala effekt, vanligtvis 10.64A.
  • Modulens effektivitet: Effektiviteten hos panelen för att omvandla solljus till elektricitet, ofta runt 20%.

Driftsparametrar:

  • Driftstemperaturområde: Området av temperaturer inom vilket panelen kan fungera effektivt, vanligtvis -40°C till +85°C.
  • Effektutgångstolerans: Det intervall inom vilket den faktiska effektutgången kan variera från den angivna Pmax, ofta 0 till +5%.
  • Maximalt systemspänning: Den högsta spänning som kan tillämpas på panelen på ett säkert sätt, vanligtvis 1500V.
  • Maximal serie säkringsklass: Den maximala strömstyrkan för den säkring som bör användas i serie med panelen, vanligtvis 20A.

Temperaturkoefficienter (STC):

  • Temperaturkoefficient för Isc: Reflekterar hur kortslutningsströmmen förändras med temperaturen.
  • Temperaturkoefficient för Voc: Vanligtvis -0.27%/°C, vilket indikerar hur den öppna kretsens spänning förändras med temperaturen.
  • Temperaturkoefficient för Pmax: Vanligtvis -0.35%/°C, som visar hur maximal effektutgång beror på temperaturförändringar.

Mekanisk belastning och hållbarhet

När man väljer solpaneler är det avgörande att förstå deras mekaniska egenskaper och belastningsklassningar för att säkerställa optimal prestanda och hållbarhet.

Mekaniska egenskaper:

  • Cellorientering: 144 celler arrangerade i ett 6x24 rutnät.
  • Kopplingslåda: IP68-klassad, vilket ger robust skydd med tre bypass-dioder för att säkerställa pålitlig prestanda.
  • Utgångskabel: 4mm² kablar med längder på 400mm (+) och 200mm (-) för enkel anslutning.
  • Glas: 3.2mm tjockt härdat glas med en speciell beläggning för att öka hållbarheten och ljustransmissionen.
  • Ram: Tillverkad av anodiserad aluminiumlegering, vilket ger styrka och korrosionsbeständighet.
  • Vikt: Panelen väger cirka 23.3 kg.
  • Mått: Panelen mäter 2094 x 1038 x 35 mm.

Mekaniska belastningsklassningar:

  • Framsidans maximala statiska belastning: Panelen kan stå emot statiskt tryck upp till 5400 Pa på framsidan.
  • Baksidans maximala statiska belastning: Den kan stå emot upp till 2400 Pa på baksidan.
  • Hageltest: Panelen testas för att stå emot påverkan av 25 mm hagel som färdas i 23 m/s, vilket säkerställer motståndskraft mot svåra väderförhållanden.

Referera alltid till tillverkarens datablads för noggrann och detaljerad information.

Koppla solpaneler: Parallell och Serie

Att förstå hur man kopplar solpaneler är avgörande för att optimera prestandan hos ditt solenergisystem. Denna guide täcker parallell- och seriekopplingar, nödvändiga kontakter och effekterna på spänning, ström och total effektutgång.

Parallell koppling av solpaneler

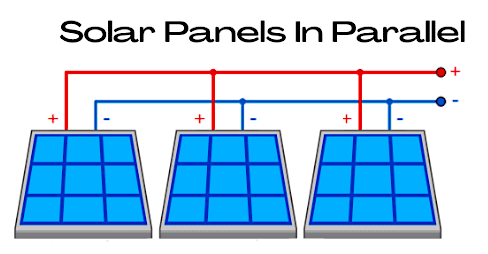

Diagram som visar solpaneler kopplade parallellt, där de positiva terminalerna på varje panel kopplas samman, och de negativa terminalerna också kopplas samman, vilket ökar strömmen samtidigt som spänningen förblir på nivån av en enda panel

I en parallellkoppling kopplas de positiva terminalerna från alla solpaneler samman, och de negativa terminalerna kopplas på samma sätt. Denna konfiguration bibehåller spänningen på samma nivå som en enda panel medan strömmen är summan av strömmarna från alla kopplade paneler. Den totala effekten är summan av de individullerade panelernas effekter.

Till exempel, överväg en 435W solpanel med följande parametrar:

  • Maximal effekt: 435W
  • Spänning vid maximal effekt: 40.9V
  • Ström vid maximal effekt: 10.64A

Vid koppling av tre av dessa paneler parallellt:

  • Total effekt: 435W + 435W + 435W = 1305W
  • Spänning vid maximal effekt: 40.9V
  • Ström vid maximal effekt: 10.64A + 10.64A + 10.64A = 31.92A

Viktig notering:
När man kopplar solpaneler parallellt rekommenderas det att använda identiska modeller eller se till att spännings- och strömparametrar inte skiljer sig med mer än 5%.

Nödvändiga kontakter:

  • För två paneler: Två MC4 T-grenkontakter och ett par MC4-kontakter.
  • För tre eller fler paneler: Tre eller fler par MC4 T-grenkontakter och ett par MC4-kontakter.

Om du kopplar fler än två paneler parallellt kan du behöva förlängningskablar för att nå den gemensamma anslutningspunkten. Den kombinerade strömmen kan bli betydande, så säkringar är nödvändiga för anslutningar med tre eller fler paneler. De flesta kontakter är klassade för 30A. Om den totala strömmen överstiger 30A, byt till elektriska bussningar tillverkade av rostfritt stål eller mässing istället för kontakter.

Seriekoppling av solpaneler

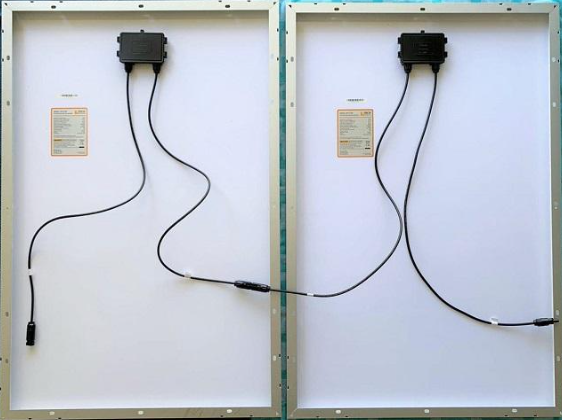

Diagram som illustrerar seriekopplingen av solpaneler, som visar hur den positiva terminalen på en panel kopplas till den negativa terminalen på nästa panel, vilket ökar den totala spänningen samtidigt som strömmen förblir densamma som för en enda panel

I en seriekoppling kopplas den positiva terminalen på en panel till den negativa terminalen på nästa panel. Denna konfiguration ökar spänningen medan strömmen förblir konstant. Om du behöver öka spänningen i ditt solsystem är en seriekoppling idealisk.

Till exempel, med samma 435W solpanel:

  • Maximal effekt: 435W
  • Spänning vid maximal effekt: 40.9V
  • Ström vid maximal effekt: 10.64A

Vid koppling av tre av dessa paneler i serie:

  • Total effekt: 435W + 435W + 435W = 1305W
  • Spänning vid maximal effekt: 40.9V + 40.9V + 40.9V = 122.7V
  • Ström vid maximal effekt: 10.64A

Viktig notering:
Precis som vid parallellkopplingar bör seriekopplingar använda identiska modeller eller se till att spännings- och strömparametrar inte skiljer sig med mer än 5%.

Seriekopplingar är generellt att föredra när det är möjligt eftersom ökad spänning istället för ström minskar förlusterna i kablarna.

Slutsats

Oavsett om du väljer parallella eller seriekopplingar är det viktigt att förstå de viktigaste parametrarna för dina solpaneler för att säkerställa optimal prestanda och säkerhet. Genom att följa dessa riktlinjer och använda lämpliga kontakter och säkringar kan du utforma ett effektivt och funktionellt solenergisystem anpassat till dina behov.
