Введение

В данной статье рассматривается эффективное решение распространенной проблемы сбоев генерации, возникающей у сетевых инверторов Soyosource и аналогичных моделей при превышении входной мощности.

Суть проблемы

Сетевые инверторы Soyosource имеют особенность: при превышении входной мощности от солнечных панелей они уходят в защиту и периодически перезапускаются. Это приводит к нестабильной работе системы - инвертор генерирует несколько секунд, затем уходит в защиту, перезапускается, и цикл повторяется.

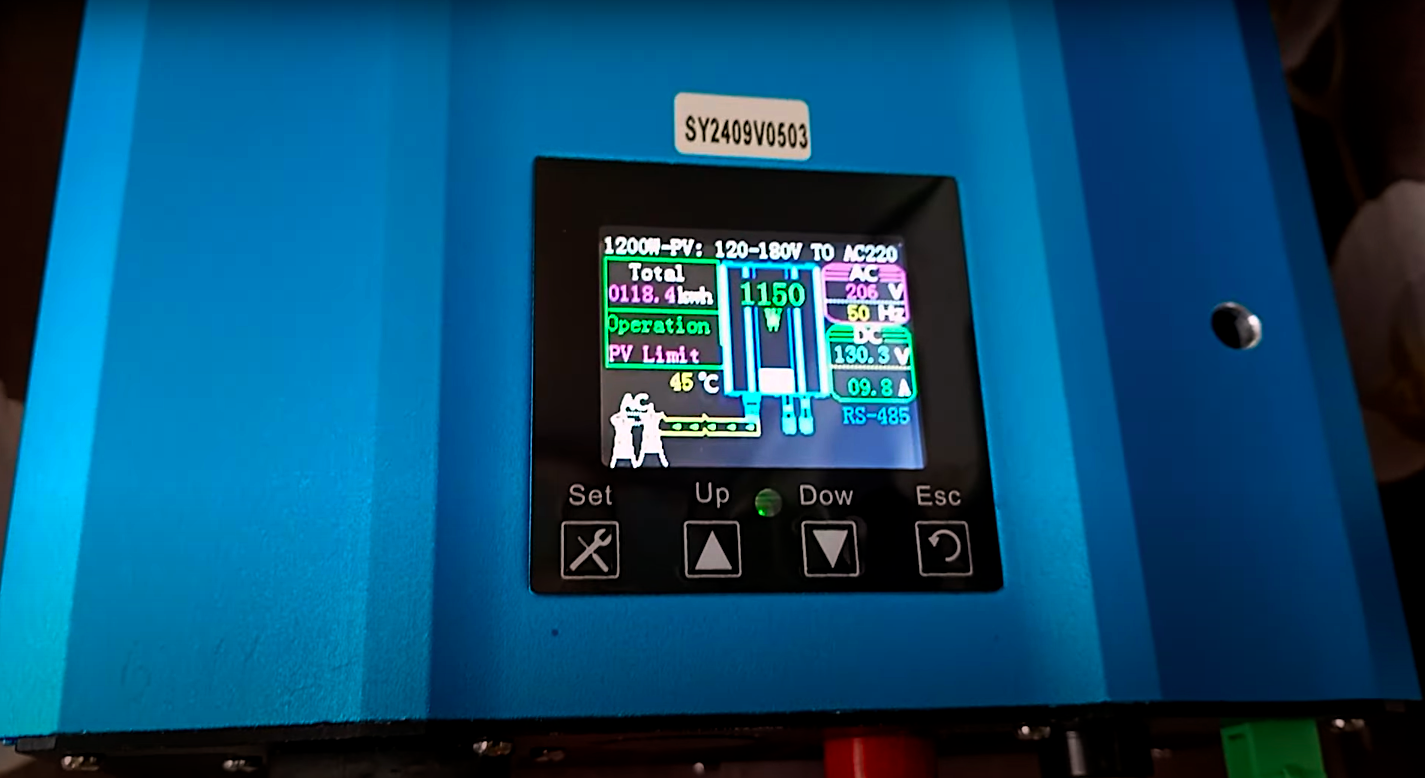

Максимальная генерецыя на инверторе Soyosource

Проблема особенно актуальна в условиях:

  • Морозной солнечной погоды
  • При использовании двусторонних солнечных панелей
  • При наличии снежного покрова, усиливающего отражение
  • В пиковые солнечные часы

Техническое решение

Разработано программно-аппаратное решение, позволяющее ограничить входную мощность инвертора без вмешательства в его схемотехнику. Решение основано на перехвате и модификации данных, передаваемых между лимитером и инвертором по протоколу RS-485.

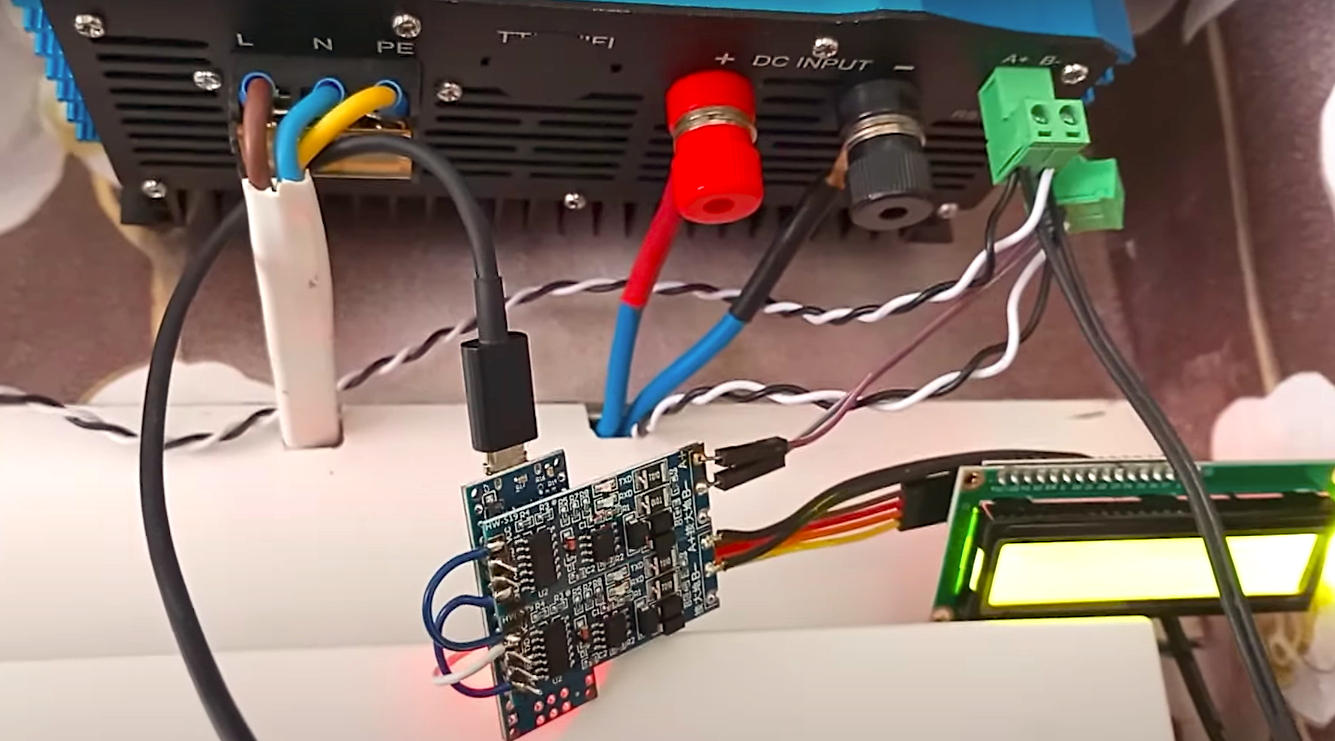

Ограничитель входной мощности инвертора Soyosource

Необходимые компоненты:

  1. Arduino Nano
  2. Два преобразователя RS-485 в TTL
  3. Опционально: дисплей для отображения параметров (не обязателен для работы)
  4. Источник питания 5В

Принцип работы

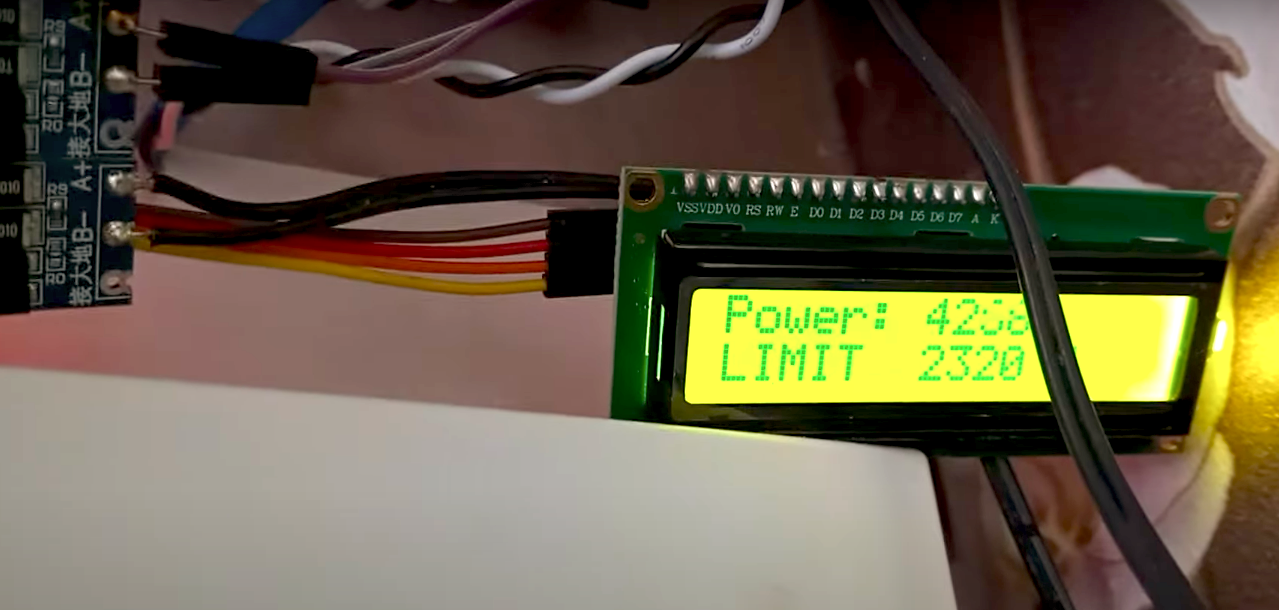

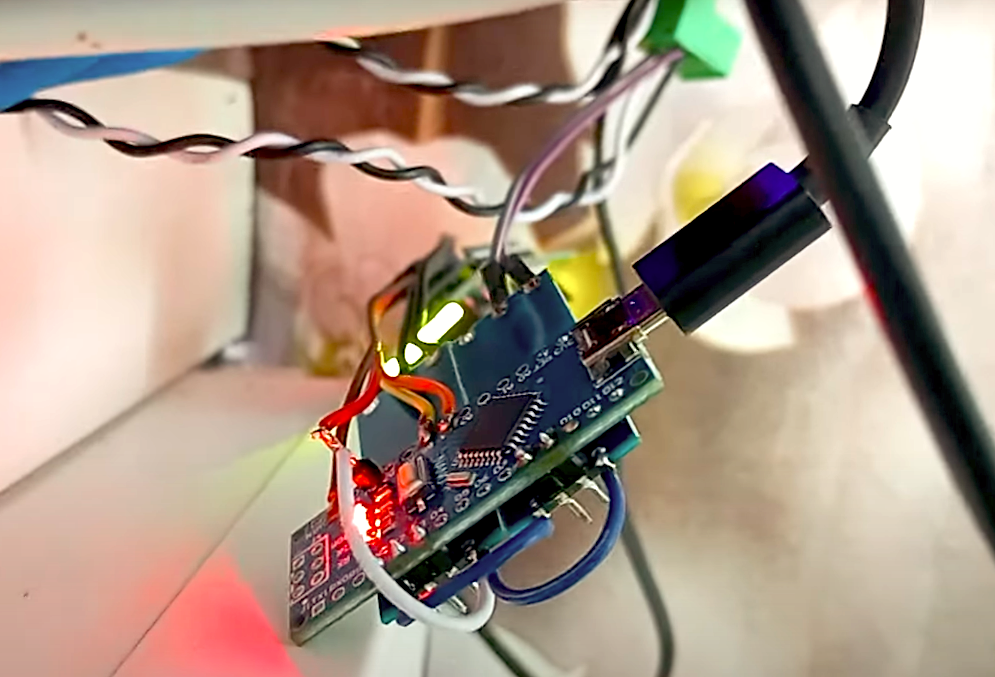

Ограничитель мощности с другого ракурса Опциоальный дисплей ограничителя инвертора Soyosource

Система перехватывает данные от лимитера, анализирует их и при необходимости модифицирует значения мощности перед отправкой на инвертор. Алгоритм работы:

  1. Получение данных от лимитера по RS-485
  2. Анализ пакета данных (8 байт):
    • Первые 4 байта - служебная информация
    • 5-й и 6-й байты - данные мощности
    • 7-й байт - константа
    • 8-й байт - контрольная сумма
  3. При превышении заданного порога мощности (например, 2320 Вт для двух инверторов) происходит замена значений в 5-м и 6-м байтах на безопасное значение (например, 1160 Вт на каждый инвертор)
  4. Передача модифицированных данных инвертору

Преимущества решения

  1. Не требует вмешательства в схемотехнику инвертора
  2. Полностью обратимо - можно вернуться к исходной конфигурации
  3. Позволяет точно задать желаемое ограничение мощности
  4. Обеспечивает стабильную работу даже при значительном превышении входной мощности от солнечных панелей
  5. Сохраняет гарантию на оборудование

Настройка и эксплуатация

Предлагаемое значение ограничения - 1160 Вт на инвертор, учитывая собственное потребление устройства около 100 Вт. Это обеспечивает стабильную работу без перегрузки компонентов.

В программе можно установить различные пороги ограничения:

  • Для увеличения ресурса можно установить более низкий порог (например, 1000 Вт)
  • Для максимальной производительности - увеличить до паспортных значений
  • Настройка индивидуальна для каждой системы

Заключение

Данное решение позволяет эффективно решить проблему сбоев генерации сетевых инверторов Soyosource и аналогичных моделей, обеспечивая их стабильную работу даже в условиях повышенной солнечной активности. Решение не требует сложных модификаций оборудования и может быть легко внедрено в существующие системы.
