Введение

Эта статья должна предоставить вашим читателям ясное понимание солнечных контроллеров заряда и помочь им принимать обоснованные решения для своих солнечных энергетических систем.

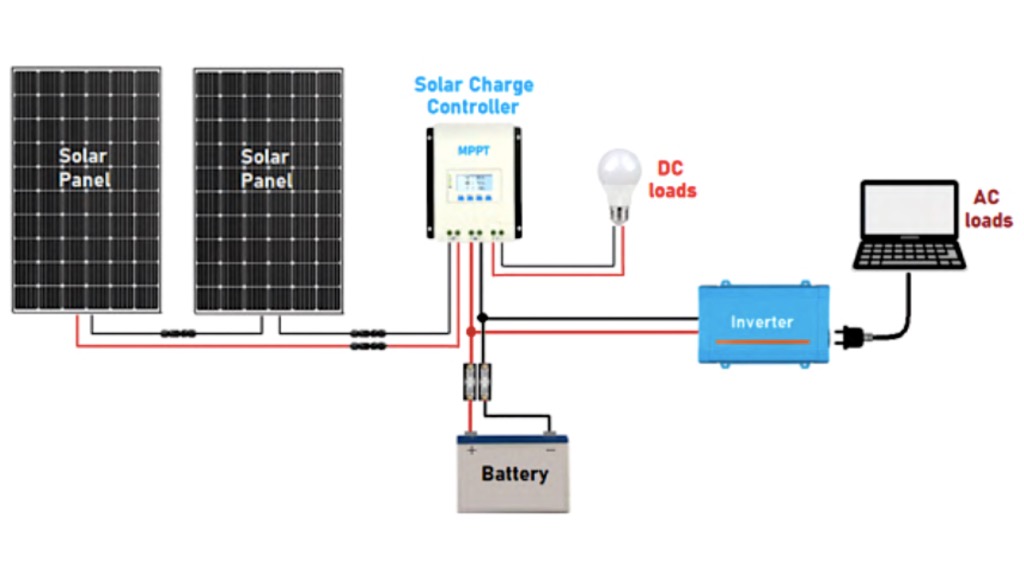

Солнечные контроллеры заряда являются важными компонентами любой солнечной энергетической системы, включающей аккумуляторы. Они регулируют напряжение и ток от солнечных панелей к аккумуляторам, обеспечивая безопасный и эффективный процесс зарядки. Без солнечного контроллера заряда аккумуляторы могут быть перезаряжены или слишком разряжены, что приводит к снижению срока службы аккумуляторов и потенциальным сбоям системы.

Ключевые функции солнечных контроллеров заряда

Солнечные контроллеры заряда обладают различными функциями для защиты и оптимизации вашей солнечной энергетической системы:

  1. Защита от перезарядки: Предотвращает получение аккумулятором слишком высокого напряжения, что может его повредить.
  2. Защита от переразрядки: Останавливает чрезмерное разряжение аккумулятора, что может привести к его постоянному повреждению.
  3. Защита от короткого замыкания: Защищает систему от возможных коротких замыканий.
  4. Регулировка напряжения и тока: Обеспечивает подачу правильного напряжения и тока к аккумулятору.

Лучшие практики подключения солнечных контроллеров заряда

  1. Сначала аккумулятор: Всегда подключайте аккумулятор к солнечному контроллеру заряда первым. Это позволяет контроллеру обнаружить напряжение аккумулятора и активировать соответствующую схему зарядки.
  2. Правильное подключение нагрузки: Подключайте только лампы накаливания к выходу “DC Load” контроллера. Избегайте подключения индуктивных нагрузок, таких как инверторы или источники питания, напрямую к этому выходу, так как это может повредить контроллер. При необходимости используйте электромагнитное реле для работы с индуктивными нагрузками.
  3. Подключение инвертора: Подключайте инвертор напрямую к аккумулятору или через переключатель, а не через контроллер заряда.

Типы солнечных контроллеров заряда: MPPT и PWM

Существуют два основных типа солнечных контроллеров заряда: MPPT (Maximum Power Point Tracking) и PWM (Pulse Width Modulation). Понимание различий между ними поможет вам выбрать подходящий для вашей солнечной энергетической системы.

PWM контроллеры

PWM (широтно-импульсная модуляция) солнечный контроллер заряда

PWM контроллеры являются более простыми и доступными. Они работают, регулируя ширину импульсов от напряжения солнечной панели, чтобы соответствовать потребностям аккумулятора. Однако они менее эффективны с крупными солнечными панелями и в условиях низкой освещенности.

  • Преимущества: Низкая стоимость, простая конструкция.
  • Недостатки: Меньшая эффективность с высокомощными панелями; не могут повышать напряжение.
  • Лучшее применение: Малые системы, где напряжение солнечной панели соответствует напряжению аккумулятора.

MPPT контроллеры

MPPT (отслеживание максимальной мощности) солнечный контроллер заряда

MPPT контроллеры являются более продвинутыми и эффективными. Они используют сложные алгоритмы для отслеживания максимальной точки мощности солнечных панелей, извлекая больше энергии, особенно при изменяющихся условиях освещения.

  • Преимущества: Высокая эффективность, особенно с большими панелями; могут преобразовывать напряжение для оптимизации зарядки аккумулятора.
  • Недостатки: Более высокая стоимость.
  • Лучшее применение: Более крупные системы с изменяющимися напряжениями солнечных панелей и аккумуляторов.

Встроенные и автономные солнечные контроллеры заряда

Сравнение между встроенными и автономными солнечными контроллерами заряда, показывающее встроенный контроллер, интегрированный в солнечную энергетическую систему, и автономный контроллер как отдельное устройство

Солнечные контроллеры заряда могут быть автономными устройствами или интегрированными в инверторы. Оба типа могут предлагать аналогичные функции, но интегрированные контроллеры обеспечивают большую гибкость в автоматизации работы системы.

Пример: Технические характеристики контроллера Tracer 4210AN

Контроллер Tracer 4210AN

Для практического примера рассмотрим солнечный контроллер заряда Tracer 4210AN:

  • Номинальное напряжение системы: 12/24 В постоянного тока (автоопределение).
  • Номинальный зарядный ток: 40A.
  • Номинальный разрядный ток: 40A.
  • Диапазон напряжения аккумулятора: 8–32V.
  • Максимальная мощность входа PV: 520W (12V), 1040W (24V).
  • Температура рабочей среды: от -25°C до +50°C.
  • Корпус: IP30 (защита от мелких объектов, но не от жидкостей).

Параллельная работа солнечных контроллеров заряда

Схема параллельной работы солнечных контроллеров заряда, где несколько контроллеров подключены для управления и распределения зарядного тока от солнечных панелей к аккумуляторной батарее, увеличивая общую зарядную способность и обеспечивая резервирование

Хотя большинство солнечных контроллеров заряда не предназначены для работы в параллельном режиме, некоторые модели, такие как PowMr MPPT-60A, могут работать параллельно с идентичными настройками, панелями и группами аккумуляторов. Эта функция может быть полезной для масштабирования вашей солнечной энергетической системы.

Заключение

Солнечные контроллеры заряда имеют жизненно важное значение для безопасной и эффективной работы солнечных энергетических систем с аккумуляторами. Независимо от того, выберете ли вы контроллер PWM или MPPT, следование лучшим практикам и понимание специфических потребностей вашей системы обеспечат долгосрочную надежность и производительность.
