Introducere
Atunci când proiectați sau actualizați sistemul dvs. de energie solară, alegerea controlerului de încărcare potrivit este esențială pentru maximizarea eficienței energetice. Una dintre cele mai bune opțiuni disponibile este un controler de încărcare MPPT (Maximum Power Point Tracking). Fie că este un dispozitiv autonom sau integrat într-un invertor solar, controlerele MPPT joacă un rol cheie în optimizarea performanței sistemului dumneavoastră.
Controlere MPPT autonome

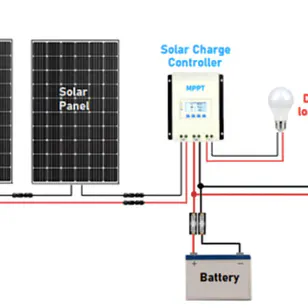

Controlerele MPPT autonome sunt utilizate în general în sistemele autonome, lucrând cu baterii și hub-uri de distribuție a energiei cu tensiune joasă (12V, 24V, 36V sau 48V). Aceste dispozitive gestionează tensiuni în circuit deschis (VOC) de până la 200V, ceea ce înseamnă că puteți conecta până la patru panouri în serie și mai multe șiruri în paralel, în funcție de capacitatea de curent a controlerului. Ideal, tensiunea panoului ar trebui să fie de 1,5 până la 2 ori mai mare decât tensiunea bateriei pentru eficiență optimă.
Regula de bază pentru conectarea panourilor solare în serie este să vă asigurați că au aceeași orientare și unghi. Dacă panourile dintr-un șir sunt poziționate la unghiuri diferite, producția generală va fi limitată de cel mai slab panou din șir. Cu toate acestea, șirurile paralele pot fi plasate pe diferite orientări ale acoperișului, oferind mai multă flexibilitate în instalare.

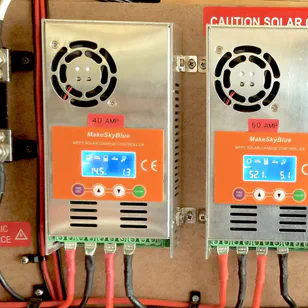

De exemplu, controlerul MPPT 60A V119 MakeSkyBlue funcționează cel mai bine cu patru panouri de 545W, cum ar fi RSM110-8-545M Risen 12BB TITAN, într-un singur șir pe o singură pantă a acoperișului. Dar ce se întâmplă dacă acoperișul dvs. are pante diferite orientate spre est și vest? Puteți conecta două șiruri de panouri Amerisolar AS-6P30 280W—unul pe panta estică și unul pe partea vestică. Această configurație permite o producție de energie mai constantă de la răsărit până la apus, ceea ce este ideal pentru sistemele solare autonome.
Pentru mai multe informații despre plasarea panourilor, consultați Optimizarea orientării panourilor solare .
Controlere MPPT integrate în invertoare solare
Controlerele MPPT integrate în invertoarele solare pot fi fie de tipuri cu tensiune joasă, fie cu tensiune înaltă. Modelele cu tensiune joasă gestionează de obicei trei panouri în serie și trei sau patru șiruri paralele. Deși această configurație necesită fire mai groase de la panouri la invertor, permite orientări variate ale panourilor, făcând posibilă poziționarea panourilor orientate spre est, sud și vest. Această configurație poate fi o soluție practică pentru unele instalări.
Pe de altă parte, controlerele MPPT cu tensiune înaltă necesită 6 până la 12 panouri într-un șir, cu tensiuni de operare cuprinse între 200 și 450V. Aceste controlere se regăsesc adesea în invertoare hibride și autonome derivate din sisteme mari conectate la rețea. Principalul lor avantaj este eficiența generală mai mare de la panourile solare la ieșirea AC. Totuși, limitarea este că toate panourile trebuie să fie instalate pe aceeași suprafață, orientate într-o singură direcție. În unele cazuri, este posibil să se găsească soluții, dar nu toate modelele de invertoare susțin acest lucru.
Pentru îndrumări detaliate privind selecția invertoarelor, consultați Alegerea invertorului potrivit pentru sistemul dumneavoastră solar .
Extinderea aranjamentelor solare cu controlere suplimentare
În unele cazuri, poate fi necesar să extindeți aranjamentul solar adăugând panouri suplimentare prin intermediul unor controlere suplimentare. Această abordare este adesea folosită pentru a acoperi perioadele de generație redusă în luni precum noiembrie și decembrie. Structurile complexe ale acoperișurilor pot necesita instalarea panourilor în grupuri, cum ar fi trei panouri pe o pantă a acoperișului și patru pe alta. În aceste situații, controlerele suplimentare pot gestiona procesul de încărcare a bateriei, în timp ce invertorul extrage energie din baterie.
Deși această configurație este mai complexă, poate fi singura soluție pentru optimizarea generării de energie atunci când spațiul sau orientarea acoperișului reprezintă o provocare. Amintiți-vă, fiecare sistem solar trebuie proiectat pe baza specificațiilor invertorului, controlerului, panourilor solare și bateriilor.
Pentru a evita greșelile comune în proiectarea sistemului, puteți citi ghidul nostru despre Evitarea greșelilor de 24V în sistemele solare de acasă .
Concluzie
Controlerele MPPT oferă avantaje semnificative în sistemele de energie solară, mai ales atunci când sunt configurate corect. Indiferent dacă lucrați cu dispozitive autonome sau cu invertoare integrate, înțelegerea potrivirii tensiunii panourilor, configurației șirurilor și orientării poate face o mare diferență în performanța generală a sistemului. Consultați întotdeauna specificațiile tehnice ale echipamentului dumneavoastră pentru a asigura compatibilitatea și rezultate optime.
Pentru mai multe informații despre controlerele de încărcare, consultați PWM vs. MPPT Controlere de încărcare solară .
