Wprowadzenie
Podczas projektowania lub modernizacji systemu energii słonecznej wybór odpowiedniego regulatora ładowania ma kluczowe znaczenie dla maksymalizacji efektywności energetycznej. Jednym z najlepszych dostępnych rozwiązań jest regulator ładowania MPPT (śledzenie maksymalnego punktu mocy). Niezależnie od tego, czy jest to urządzenie samodzielne, czy zintegrowane z inwerterem solarnym, regulatory MPPT odgrywają kluczową rolę w optymalizacji wydajności systemu.

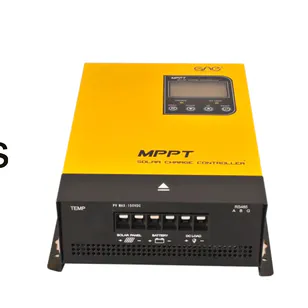

Samodzielne Regulatory MPPT
Samodzielne regulatory MPPT są zazwyczaj stosowane w systemach off-grid, współpracując z akumulatorami i niskonapięciowymi węzłami dystrybucji mocy (12V, 24V, 36V lub 48V). Urządzenia te obsługują napięcia obwodu otwartego (VOC) do 200V, co oznacza, że można podłączyć do czterech paneli w serii i kilka łańcuchów równoległych, w zależności od pojemności prądowej regulatora. Idealnie, napięcie paneli powinno być 1,5 do 2 razy wyższe od napięcia akumulatora dla uzyskania optymalnej wydajności.
Ogólna zasada przy łączeniu paneli słonecznych w serii to zapewnienie, aby miały one to samo ustawienie i kąt. Jeśli panele w łańcuchu są ustawione pod różnymi kątami, całkowita wydajność będzie ograniczona przez najsłabszy panel w łańcuchu. Jednakże łańcuchy równoległe można umieścić na różnych orientacjach dachowych, co daje większą elastyczność w instalacji.
Na przykład regulator 60A V119 MakeSkyBlue MPPT działa najlepiej z czterema panelami 545W, takimi jak RSM110-8-545M Risen 12BB TITAN, połączonymi w pojedynczy łańcuch na jednym nachyleniu dachu. A co, jeśli Twój dach ma różne nachylenia skierowane na wschód i zachód? Możesz podłączyć dwa łańcuchy paneli Amerisolar AS-6P30 280W – jeden na stoku wschodnim, a drugi na zachodnim. Takie ustawienie pozwala na bardziej równomierną produkcję energii od wschodu do zachodu słońca, co jest idealne dla autonomicznych systemów solarnych.
Aby uzyskać więcej informacji na temat umiejscowienia paneli, zobacz Optymalizacja Orientacji Paneli Słonecznych .
Zintegrowane Regulatory MPPT w Inwerterach Solarnych
Regulatory MPPT wbudowane w inwertery solarne mogą być niskonapięciowe lub wysokonapięciowe. Modele niskonapięciowe zazwyczaj obsługują trzy panele w serii oraz trzy lub cztery łańcuchy równoległe. Choć takie ustawienie wymaga grubszych przewodów od paneli do inwertera, pozwala na różnorodne orientacje paneli, dzięki czemu możliwe jest ich umiejscowienie w kierunku wschodnim, południowym i zachodnim. Może to być praktyczne rozwiązanie dla niektórych instalacji.
Z kolei regulatory MPPT wysokonapięciowe wymagają 6 do 12 paneli w jednym łańcuchu, z napięciem roboczym w zakresie od 200 do 450V. Te regulatory są często spotykane w inwerterach hybrydowych i off-grid pochodzących z dużych systemów on-grid. Ich główną zaletą jest wyższa efektywność całkowita, od paneli słonecznych po wyjście AC. Ograniczeniem jest jednak konieczność instalacji wszystkich paneli na jednej powierzchni, skierowanych w jednym kierunku. W niektórych przypadkach można obejść to ograniczenie, ale nie zawsze jest to obsługiwane przez każdy model inwertera.
Szczegółowy przewodnik dotyczący wyboru inwertera znajdziesz w artykule Wybór Odpowiedniego Inwertera dla Twojego Systemu Solarnego .
Rozszerzanie Zestawów Solarnych z Dodatkowymi Regulatorami
W niektórych przypadkach może być konieczne rozszerzenie zestawu solarnego przez dodanie dodatkowych paneli za pomocą kolejnych regulatorów. Takie podejście często stosuje się, aby zrekompensować okresy niskiej produkcji, na przykład w listopadzie i grudniu. Złożone struktury dachowe mogą wymagać instalacji paneli w klastrach, takich jak trzy panele na jednym nachyleniu dachu i cztery na innym. W takich sytuacjach dodatkowe regulatory mogą zarządzać procesem ładowania akumulatorów, podczas gdy inwerter czerpie energię z akumulatora.
Choć takie ustawienie jest bardziej złożone, może być jedynym rozwiązaniem optymalizującym generowanie energii, gdy przestrzeń na dachu lub orientacja są wyzwaniem. Pamiętaj, że każdy system solarny powinien być zaprojektowany w oparciu o specyfikacje twojego inwertera, regulatora, paneli słonecznych i akumulatorów.
Aby uniknąć typowych błędów w projektowaniu systemu, przeczytaj nasz przewodnik Unikanie Błędów z Inwerterami 24V w Domowych Systemach Solarnych .
Podsumowanie
Regulatory MPPT oferują znaczące korzyści w systemach energii słonecznej, szczególnie gdy są odpowiednio skonfigurowane. Niezależnie od tego, czy pracujesz z urządzeniami samodzielnymi, czy zintegrowanymi inwerterami, zrozumienie dopasowania napięcia paneli, konfiguracji łańcuchów i orientacji może znacząco wpłynąć na wydajność całego systemu. Zawsze zapoznaj się z danymi technicznymi swojego sprzętu, aby zapewnić kompatybilność i uzyskać optymalne rezultaty.
Więcej informacji na temat regulatorów ładowania znajdziesz w artykule PWM vs. MPPT Regulatory Ładowania Słonecznego .
