Оршил

Энэхүү нийтлэл нь уншигчдад нарны цэнэгийн удирдлагын төхөөрөмжийг ойлгуулах бөгөөд тэдэнд нарны энергийн системд зориулсан зөв шийдвэрүүдийг гаргахад туслах зорилготой юм.

Нарны цэнэгийн удирдлагын төхөөрөмж нь батерейтай холбогдсон нарны энергийн системийн чухал бүрэлдэхүүн хэсэг юм. Энэ нь нарны хавтанаас батерей руу орж буй хүчдэлийг болон гүйдлийг зохицуулж, аюулгүй ба үр ашигтай цэнэглэх процессыг хангаж өгдөг. Нарны цэнэгийн удирдлагын төхөөрөмжгүйгээр батерей хэт цэнэглэгдэж эсвэл хэт ачаалалтай болж, энэ нь батерейны амьдралыг багасгах болон системийн бүтэлгүйтэлд хүргэж болзошгүй.

Нарны цэнэгийн удирдлагын төхөөрөмжийн гол үйл ажиллагаанууд

Нарны цэнэгийн удирдлагын төхөөрөмж нь таны нарны энергийн системийг хамгаалах ба оновчтой болгохын тулд хэд хэдэн үйл ажиллагааг гүйцэтгэдэг:

  1. Хэт цэнэглэлтээс хамгаалах: Батерейд хэт их хүчдэл орохыг хориглодог, энэ нь батерейг гэмтээж болно.
  2. Хэт разрядыг хамгаалах: Батерейг хэт хурдан разряжихоос хамгаалдаг, энэ нь байнгын гэмтэл учруулах магадлалтай.
  3. Хоршилд хамгаалалт: Системийг болзошгүй богино холболтоос хамгаалдаг.
  4. Хүчдэл болон гүйдлийн зохицуулалт: Батерейд зөв хүчдэл болон гүйдэл очихыг хангадаг.

Нарны цэнэгийн удирдлагын төхөөрөмжийг холбох шилдэг практик

  1. Эхлээд батерейг холбох: Нарны цэнэгийн удирдлагын төхөөрөмжийг батерейнд хамгийн түрүүнд холбох хэрэгтэй. Энэ нь удирдлагын төхөөрөмжид батерейний хүчдэлийг илрүүлж, зөв цэнэглэлийн схемийг идэвхжүүлэх боломжийг олгодог.
  2. Зөв ачааллыг холбох: Зөвхөн гэрэлтүүлгийн системийг “DC Load” гаралтынд холбох хэрэгтэй. Инертер эсвэл цахилгаан хангамж зэрэг индуктив ачааллыг шууд холбохоос зайлсхийх хэрэгтэй, учир нь энэ нь удирдлагын төхөөрөмжийг гэмтээж болно. Хэрэв шаардлагатай бол индуктив ачааллыг зохицуулахын тулд цахилгаан соронзон реле ашиглах хэрэгтэй.
  3. Инертерийн холболт: Инертерийг шууд батерейтай эсвэл унтраалгаар холбох хэрэгтэй, цэнэгийн удирдлагын төхөөрөмжөөр дамжуулахгүй.

Нарны цэнэгийн удирдлагын төхөөрөмжийн төрөл: MPPT ба PWM

Нарны цэнэгийн удирдлагын төхөөрөмжийн хоёр үндсэн төрөл байдаг: MPPT (Хамгийн их эрчим хүчний цэгийн хяналт) ба PWM (Цахилгаан соронзон урттай хэлхээний тохиргоо). Эдгээрийн ялгааг ойлгох нь таны нарны энергийн системд тохирсон төхөөрөмжийг сонгоход туслах болно.

PWM Удирдлагын Төхөөрөмжүүд

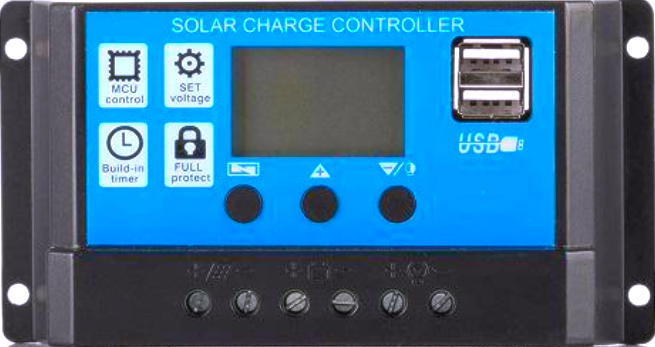

PWM (Цахилгаан соронзон урттай хэлхээний тохиргоо) нарны цэнэгийн удирдлагын төхөөрөмж

PWM удирдлагын төхөөрөмжүүд нь илүү энгийн ба хямд өртөгтэй. Эдгээр нь нарны хавтанаас гарч буй хүчдэлийн долгионы өргөнийг батерейний хэрэгцээнд нийцүүлэн тохируулдаг. Гэсэн хэдий ч тэдгээр нь том нарны хавтантай болон бага гэрэлтэй нөхцөлд үр ашиг багатай байдаг.

  • Давуу талууд: Хямд өртөгтэй, энгийн зохион байгуулалт.
  • Давуу талуудгүй талууд: Өндөр чадлын хавтангуудтай үр ашиг багатай; хүчдэлийг өсгөх боломжгүй.
  • Шилдэг ашиглах: Нарны хавтаны хүчдэл батерейний хүчдэлийнхтэй таардаг жижиг системүүд.

MPPT Удирдлагын Төхөөрөмжүүд

MPPT (Хамгийн их эрчим хүчний цэгийн хяналт) нарны цэнэгийн удирдлагын төхөөрөмж

MPPT удирдлагын төхөөрөмжүүд нь илүү өндөр түвшний бөгөөд үр ашигтай. Эдгээр нь нарны хавтанаас хамгийн их эрчим хүчийг гаргаж авахын тулд нарийн алгоритмуудыг ашигладаг, ялангуяа гэрэлтэй нөхцөлд илүү их эрчим хүч авах боломжийг олгодог.

  • Давуу талууд: Өндөр үр ашиг, том хавтантай үед онцгой сайн; хүчдэлийг шилжүүлж батерейг оновчтой цэнэглэж чадна.
  • Давуу талуудгүй талууд: Өндөр өртөгтэй.
  • Шилдэг ашиглах: Нарны хавтаны болон батерейний хүчдэл харилцан адилгүй том системүүд.

Баригдсан ба Тусгаарлагдсан Нарны Цэнэгийн Удирдлагын Төхөөрөмжүүд

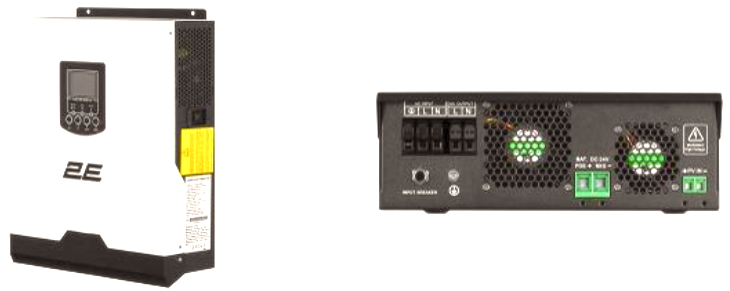

Баригдсан ба тусгаарлагдсан нарны цэнэгийн удирдлагын төхөөрөмжүүдийн харьцуулалт, баригдсан удирдлагын төхөөрөмж нь нарны эрчим хүчний системд интеграцлагдсан байгааг, тусгаарлагдсан төхөөрөмж нь өөрөө нэг төхөөрөмж гэж үзэж байна

Нарны цэнэгийн удирдлагын төхөөрөмж нь тусгаарлагдсан төхөөрөмж эсвэл инвертерт интеграцлагдсан байж болно. Хоёр төрөл нь төстэй үйл ажиллагаануудыг гүйцэтгэх боломжтой боловч интеграцлагдсан төхөөрөмжүүд нь системийн ажиллагааг автоматжуулах илүү их уян хатан байдлыг олгодог.

Жишээ: Tracer 4210AN Удирдлагын Техникийн үзүүлэлтүүд

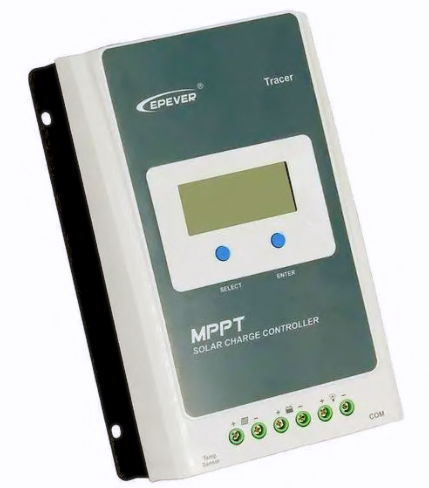

Tracer 4210AN Удирдлагын Төхөөрөмж

Практик жишээгээр Tracer 4210AN нарны цэнэгийн удирдлагын төхөөрөмжийг авч үзье:

  • Системийн нэрлэсэн хүчдэл: 12/24 VDC (автомат илрүүлэлт).
  • Үнэлгэсэн цэнэглэх гүйдэл: 40А.
  • Үнэлгэсэн разрядах гүйдэл: 40А.
  • Батерейны хүчдэлийн хүрээ: 8–32В.
  • Дээд PV оролтын чадал: 520Вт (12В), 1040Вт (24В).
  • Ажиллах орчны температур: -25°C-ээс +50°C.
  • Багц: IP30 (жижиг обьектуудаас хамгаалсан, гэхдээ шингэний хамгаалалтгүй).

Нарны Цэнэгийн Удирдлагын Төхөөрөмжийн Параллель Үйлдэл

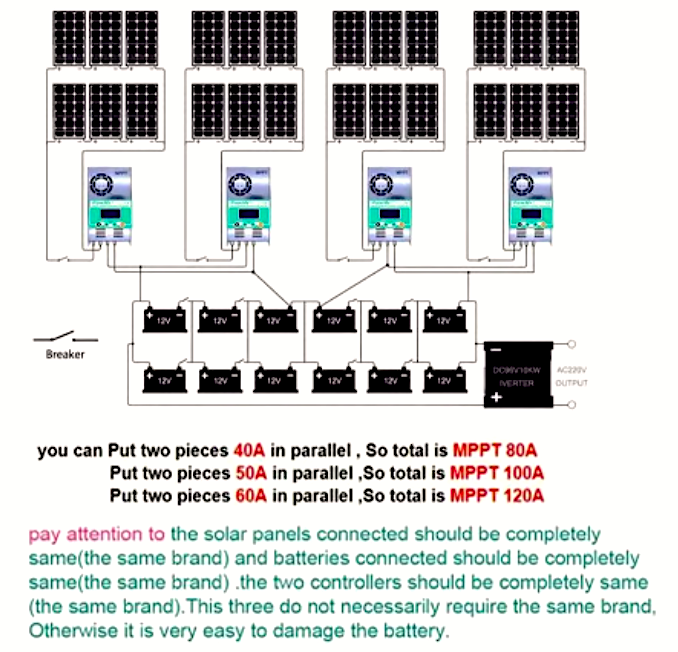

![Нарны цэнэгийн удирдлагын төхөөрөмжүүдийн параллель ажиллагааг харуулсан диаграмм, хэд хэдэн удирдлагын төхөөрөмж нарны хавтанаас батерей руу цэнэглэх гүйдлийг тарааж байгаа нь нийт цэнэглэх хүчин чадлыг нэмэгдүүлж, давхар хамгаалалт өгч байна](parallel

-connection.png)

Ихэнх нарны цэнэгийн удирдлагын төхөөрөмжүүд параллель ажиллагаанд зориулагдаагүй байдаг ч, PowMr MPPT-60A зэрэг зарим загварууд нь тохирох тохиргоо, хавтан, батерейны бүлгүүдийн хамт параллельд ажиллах боломжтой байдаг. Энэ онцлог нь таны нарны эрчим хүчний системийг өргөжүүлэхэд ашигтай байж болох юм.

Дүгнэлт

Нарны цэнэгийн удирдлагын төхөөрөмжүүд нь батерейтай нарны эрчим хүчний системийн аюулгүй ба үр ашигтай ажиллагаанд чухал үүрэг гүйцэтгэдэг. Та PWM эсвэл MPPT төхөөрөмжийг сонгосон ч, шилдэг практик баримтлах ба таны системийн онцлог хэрэгцээг ойлгох нь урт хугацааны найдвартай байдал болон үйл ажиллагааг хангах болно.
