Танилцуулга
Тогтмол гүйдэл (AC) гаралттай нарны эрчим хүчний станц нь нарны эрчим хүчийг хэрэглэх боломжтой цахилгаан эрчим хүчэнд хувиргах хэд хэдэн чухал бүрдэл хэсгүүдээс бүрддэг.

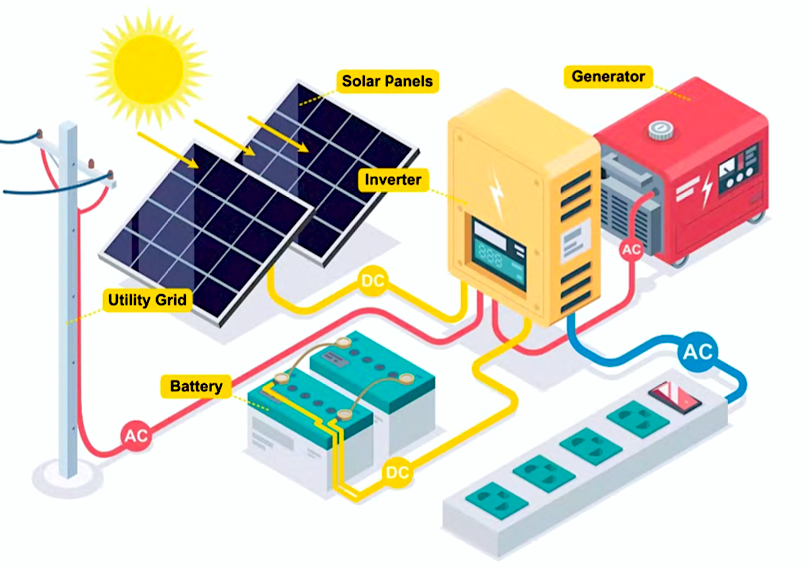

Энд чухал бүрдэл хэсгүүдийг харуулсан:
1. Нарны Панелиуд
Нарны панелиуд буюу фотоэлектрик (PV) панелиуд нь нарны эрчим хүчний системийн үндсэн бүрдэл хэсэг юм. Эдгээр нь нарны гэрлийг шингээж, фотоэлектрик нөлөөгөөр шууд гүйдэл (DC) цахилгаан эрчим хүчэнд хувиргадаг. Нарны панелиудын үр ашгийн түвшин ба чанар нь нарны эрчим хүчний станцын ерөнхий гүйцэтгэлийг тодорхойлдог.
2. Цэнэгийн Хяналтын Төхөөрөмж
Цэнэгийн хяналтын төхөөрөмж нь нарны панелиудаас батерей руу ирж буй гүйдэл болон хүчдлийг зохицуулдаг. Үндсэн үүрэг нь батерейнуудыг хэт их цэнэглэх болон гүн разряд хийхээс сэргийлэх бөгөөд энэ нь батерейнуудын амьдралын хугацааг уртасгах болно. Цэнэгийн хяналтын төхөөрөмжүүд нь хоёр үндсэн төрөлтэй: Пульсийн өргөний модуляц (PWM) болон Хамгийн Их Эрчим Хүчний Точкийн Хяналт (MPPT), үүнээс MPPT нь илүү үр ашигтай.
3. Батерейнууд
Батерейнууд нь нарны панелиудаар үйлдвэрлэсэн цахилгаан эрчим хүчийг хадгалахад зориулсан бөгөөд бага нарны гэрэлтэй үед эсвэл шөнө ашиглахад хэрэглэгддэг. AC нарны эрчим хүчний станцуудын батерейнууд нь DC цахилгаан эрчим хүчээр цэнэглэгдэж, дараа нь AC болгон хөрвүүлэгдэж гэр ахуйн хэрэгслүүдэд хэрэглэгддэг. Батерейнуудын хүчин чадал болон төрөл нь хадгалалтын боломж болон системийн ерөнхий үр ашгийг тодорхойлдог.
4. Инвертер
Инвертер нь AC нарны эрчим хүчний станцын чухал бүрдэл хэсэг юм. Энэ нь батерейнуудад хадгалагдаж буй DC цахилгаан эрчим хүчийг AC цахилгаан эрчим хүчэнд хувиргадаг, энэ нь олон гэр бүл ба аж ахуйн нэгжүүдийн хэрэглэдэг стандарт цахилгаан эрчим хүч юм. Инвертерүүд нь төрөл бүрийн байдаг, үүнд цэвэр синус долгионы инвертерүүд болон өөрчлөгдсөн синус долгионы инвертерүүд орно, мөн цэвэр синус долгионы инвертерүүд нь илүү өндөр чанартай ба тогтвортой AC гаралттай байдаг.
5. Цохилт Хамгаалалт болон Тамга Хамгаалалт
Цохилт хамгаалалтын төхөөрөмжүүд ба цахилгаан татах хамгаалалт нь нарны эрчим хүчний станцыг хүчдлийн оргил болон цахилгаан татах цохилтноос хамгаалахад чухал үүрэгтэй. Эдгээр бүрдэл хэсгүүд нь системийн цахилгаан бүрдэл хэсгүүдийг эвдрэлээс хамгаалж, бүх суурилуулалтын удаан хугацааны хэрэглээг баталгаажуулдаг.
6. Нөөц Генератор
Нөөц генератор нь нарны гэрэл багатай эсвэл системийн алдааны тохиолдолд нэмэлт цахилгаан эх үүсвэр болдог. Энэ нь тусгай хэрэгцээтэй ачааг тогтвортой хангах зориулалттай итгэмжит нөөц болох бөгөөд, ялангуяа сүлжээгүй системүүд эсвэл тогтворгүй сүлжээтэй газруудад чухал үүрэгтэй.
Дүгнэлт
AC нарны эрчим хүчний станц нь нарны эрчим хүчийг хэрэглэх боломжтой цахилгаан эрчим хүчэнд хувиргах хэд хэдэн бүрдэл хэсгээс бүрдсэн төвөгтэй систем юм. Бүх бүрдэл хэсэг нь системийн үр ашиг, найдвартай байдал, аюулгүй байдлыг хангахад чухал үүрэгтэй. Эдгээр бүрдэл хэсгүүдийг ойлгох нь үр дүнтэй нарны эрчим хүчний станцыг зохион бүтээх, засвар үйлчилгээ хийхэд чухал юм.
