はじめに
この記事は、読者がソーラー充電コントローラーを理解し、ソーラーエネルギーシステムにおいて賢明な選択をできるようサポートすることを目的としています。
ソーラー充電コントローラーは、バッテリーを含むソーラーエネルギーシステムにおいて重要な役割を果たします。これらはソーラーパネルからバッテリーへの電圧と電流を調整し、安全で効率的な充電プロセスを確保します。ソーラー充電コントローラーがなければ、バッテリーが過充電や過放電され、バッテリーの寿命が短縮したり、システムに故障が生じたりする可能性があります。
ソーラー充電コントローラーの主な機能
ソーラー充電コントローラーは、ソーラーエネルギーシステムを保護し最適化するためのさまざまな機能を備えています：
- 過充電保護：バッテリーが過剰な電圧を受けないようにし、バッテリーの損傷を防ぎます。
- 過放電保護：バッテリーが過度に放電されるのを防ぎ、永久的な損傷を避けます。
- 短絡保護：システムを潜在的な短絡から保護します。
- 電圧および電流調整：正しい電圧と電流がバッテリーに供給されることを保証します。

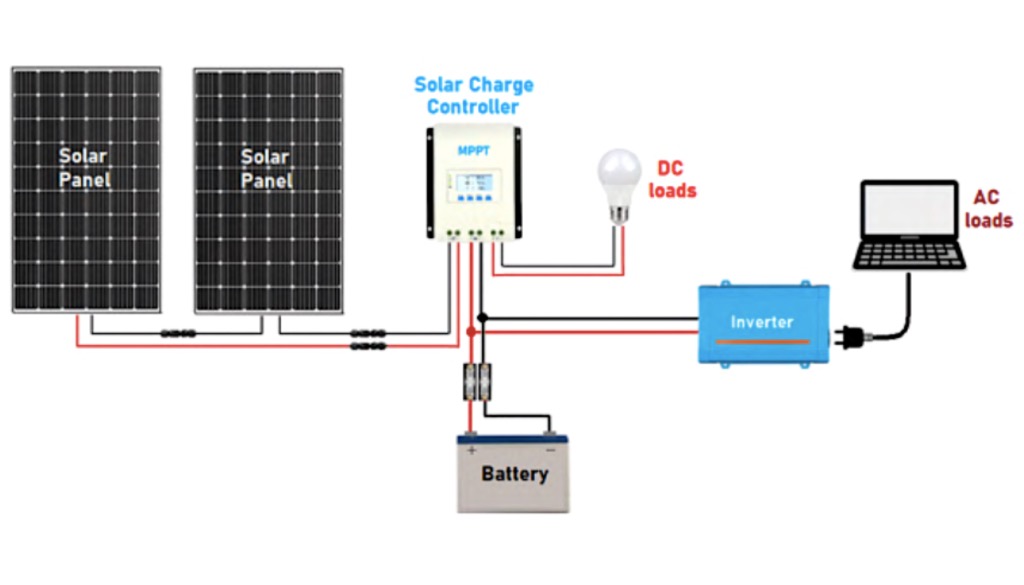

ソーラー充電コントローラーの接続ベストプラクティス
- バッテリーを最初に接続：必ずバッテリーを最初にソーラー充電コントローラーに接続します。これにより、コントローラーがバッテリーの電圧を検出し、適切な充電モードを起動します。
- 適切な負荷接続：コントローラーの「DC負荷」出力に白熱電球のみを接続します。インバーターや電源装置などの誘導負荷はこの出力に直接接続しないでください。コントローラーを損傷する恐れがあります。誘導負荷が必要な場合は、電磁リレーを使用して処理してください。
- インバーター接続：インバーターは、充電コントローラーを介さずに直接バッテリーまたはスイッチを通して接続します。
ソーラー充電コントローラーの種類：MPPTとPWM
ソーラー充電コントローラーには、主に2つのタイプがあります：MPPT（最大電力点追跡）とPWM（パルス幅変調）。これらの違いを理解することで、ソーラーエネルギーシステムに最適なものを選ぶことができます。
PWMコントローラー
PWMコントローラーは、シンプルで手頃な価格です。ソーラーパネルの電圧のパルス幅を調整してバッテリーのニーズに合わせます。ただし、大きなソーラーパネルや低照度条件では効率が低くなります。
- 利点：低コスト、シンプルな設計。
- 欠点：高出力パネルでは効率が低い；電圧を増加させることができない。
- 最適な使用：ソーラーパネルの電圧がバッテリーの電圧と一致する小規模なシステム。
MPPTコントローラー
MPPTコントローラーは、より高度で効率的です。複雑なアルゴリズムを使用してソーラーパネルの最大電力点を追跡し、特に光条件が変動する際により多くのエネルギーを抽出します。
- 利点：高い効率、大きなパネルに最適；電圧を変換してバッテリーの充電を最適化できる。
- 欠点：高コスト。
- 最適な使用：ソーラーパネルとバッテリーの電圧が異なる大規模なシステム。
組み込み型とスタンドアロン型ソーラー充電コントローラー
ソーラー充電コントローラーは、スタンドアロン型デバイスとしてもインバーターに統合されている場合もあります。どちらのタイプも同様の機能を提供できますが、統合型コントローラーはシステムの自動化においてより柔軟性を提供します。
例：Tracer 4210ANコントローラーの仕様
実際の例として、Tracer 4210ANソーラー充電コントローラーを見てみましょう：
- システム公称電圧：12/24 VDC（自動検出）。
- 定格充電電流：40A。
- 定格放電電流：40A。
- バッテリー電圧範囲：8–32V。
- 最大PV入力電力：520W（12V）、1040W（24V）。
- 動作環境温度：-25°Cから+50°C。
- 筐体：IP30（小さな物体に対する保護、液体には対応していません）。
ソーラー充電コントローラーの並列運転
ほとんどのソーラー充電コントローラーは並列運転には対応していませんが、PowMr MPPT-60Aのような一部のモデルは、同一の設定、パネル、バッテリーグループで並列運転が可能です。この機能は、ソーラーエネルギーシステムの規模を拡大する際に有利です。
結論
ソーラー充電コントローラーは、バッテリーを使用するソーラーエネルギーシステムの安全で効率的な運用に不可欠です。PWMまたはMPPTコントローラーを選択する際は、ベストプラクティスに従い、システムの特定のニーズを理解することで、長期的な信頼性と性能を確保できます。
