Inverter: Mengonversi Daya DC ke AC
Inverter adalah komponen penting dalam sistem energi surya, yang mengonversi arus searah (DC) dari panel surya atau baterai menjadi arus bolak-balik (AC) yang kompatibel dengan peralatan rumah tangga dan jaringan listrik. Konversi ini sangat penting karena sebagian besar perangkat rumah tangga dan jaringan beroperasi dengan daya AC.
DC vs. AC: Dasar-dasar
Arus searah (DC) ditandai dengan tegangan dan arus yang konstan dan mengalir dalam satu arah. Daya DC umumnya digunakan dalam perangkat elektronik seperti baterai, sensor, dan motor, di mana pasokan daya yang stabil dibutuhkan.
Arus bolak-balik (AC), di sisi lain, berfluktuasi seiring waktu, mengikuti gelombang sinus, yang digambarkan dengan garis hijau pada grafik. Di sebagian besar negara, daya AC beroperasi pada frekuensi 50 atau 60 Hz, yang berarti menyelesaikan 50 atau 60 siklus per detik. Daya AC adalah standar untuk peralatan rumah tangga dan jaringan listrik karena dapat dengan mudah diubah menjadi tegangan dan tingkat daya yang berbeda menggunakan transformator dan inverter.
Gelombang Sinus Murni vs. Gelombang Sinus Modifikasi
Ketika berbicara tentang inverter, bentuk gelombang output adalah faktor penting yang perlu dipertimbangkan. Inverter gelombang sinus murni menghasilkan gelombang periodik yang halus dan sangat mirip dengan daya AC yang disuplai oleh jaringan. Jenis inverter ini ideal untuk elektronik dan peralatan sensitif, termasuk lemari es, AC, dan komputer. Perangkat-perangkat ini dirancang untuk beroperasi dengan gelombang sinus murni, memastikan kinerja optimal dan umur panjang.

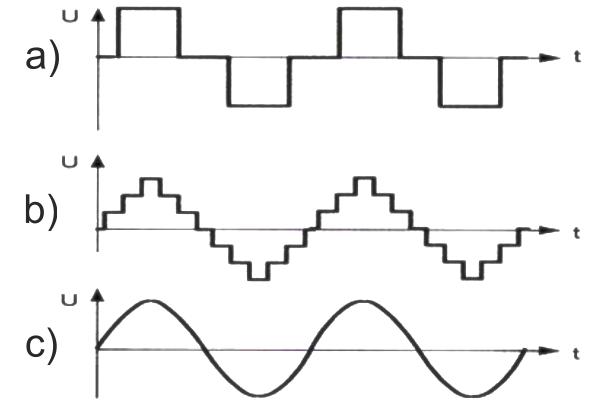

Grafik c) menunjukkan gelombang sinus murni (bersih, akurat). Gelombang sinus murni adalah sinyal yang dijelaskan secara matematis oleh fungsi sinus dan memiliki bentuk periodik yang halus. Grafiknya menyerupai gelombang yang terus berulang dengan periode, amplitudo, dan fase yang sama.
Inverter gelombang sinus modifikasi, bagaimanapun, menghasilkan gelombang yang tidak sehalus itu dan dapat menyebabkan masalah pada beberapa peralatan. Meskipun dapat digunakan dengan perangkat sederhana seperti lampu LED, pengisi daya ponsel, dan kompor listrik, inverter ini tidak disarankan untuk peralatan dengan beban induktif atau motor, karena ini dapat menyebabkan operasi yang tidak tepat, meningkatkan kebisingan, dan potensi kerusakan seiring waktu.
Grafik a) dan b) menunjukkan gelombang sinus modifikasi, yang memiliki penyimpangan berbeda dibandingkan gelombang sinus murni. Gelombang sinus modifikasi adalah jenis arus yang mirip dengan gelombang sinus tetapi memiliki akurasi yang lebih rendah dan transisi yang tidak rata antara puncak dan nol. Gelombang ini dapat diproduksi menggunakan rangkaian sinyal persegi dengan berbagai frekuensi dan amplitudo.
Apa Saja Parameter Jaringan Lokal dan Peralatan Rumah Tangga?
Jaringan lokal dan peralatan rumah tangga telah dirancang selama beberapa dekade untuk beroperasi dengan gelombang sinus murni, sehingga penting untuk membeli inverter yang menyediakan gelombang sinus murni.
Apa yang terjadi jika peralatan rumah tangga dihubungkan ke inverter dengan gelombang sinus modifikasi? Sebagian besar peralatan dengan beban induktif dan motor (boiler gas, lemari es, AC, pompa, komputer) tidak akan berfungsi dengan baik dan dapat menghasilkan suara yang tidak biasa, yang akhirnya mengarah pada kegagalan.
Perangkat yang dapat beroperasi pada gelombang sinus modifikasi termasuk lampu LED, pengisi daya ponsel, dan kompor listrik, yang mungkin berfungsi dengan baik dengan gelombang sinus modifikasi.
Sebagian besar peralatan rumah tangga dirancang untuk bekerja dengan gelombang sinus murni, yang membuat penting untuk memilih inverter yang sesuai dengan spesifikasi jaringan listrik rumah Anda.
Jenis-jenis Inverter dengan Gelombang Sinus Murni
Karena peralatan rumah tangga umumnya membutuhkan gelombang sinus murni, kami akan fokus hanya pada inverter yang menyediakan ini.
Inverter dikategorikan ke dalam jenis berikut:

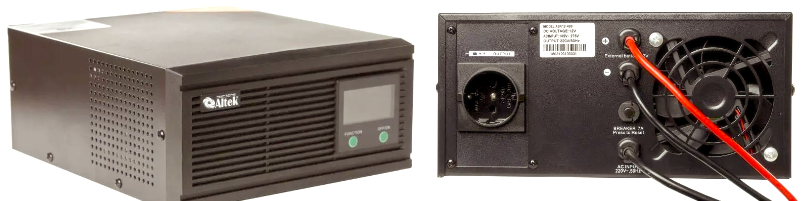

Sumber Daya Tidak Terputus (UPS) Interaktif OFF-line: Ini mencakup inverter, terkadang stabilizer tegangan untuk jaringan (AVR), kabel “input” dari jaringan (AC in), soket “output” untuk beban (AC out), kabel input baterai untuk UPS dengan baterai eksternal, dan pengisi daya dari jaringan.
- OFF-line vs. ON-line UPS: Selain UPS OFF-line, ada juga UPS ON-line atau UPS konversi ganda. Perbedaannya adalah bahwa UPS OFF-line beralih ke operasi baterai dalam 20 ms ketika jaringan mati, sementara UPS ON-line beralih dalam 0 ms, yang sangat penting untuk beberapa perangkat sensitif.
- UPS Kapasitas Kecil: Biasanya dilengkapi dengan baterai internal dengan kapasitas cukup untuk menyalakan beban selama 5-15 menit, memberi waktu yang cukup untuk mematikan komputer, mesin, atau perangkat serupa dengan benar. UPS jenis ini umumnya memiliki gelombang sinus modifikasi, jadi kami tidak akan membahasnya secara rinci.
Inverter Solar OFF-line Mandiri (UPS untuk panel surya): Ini terdiri dari inverter, pengisi daya dari jaringan, pengontrol pengisian PWM atau MPPT (satu atau lebih input), input baterai, input jaringan AC in (satu atau lebih), output beban AC out (satu atau lebih), dan berbagai port komunikasi. Ada juga versi ON-line dari inverter semacam ini, meskipun teknologinya sering kali disebut pseudo-online.

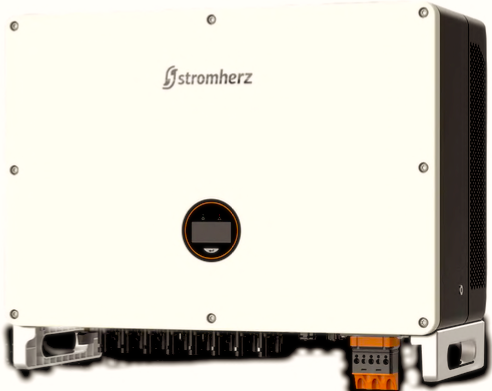

Inverter Grid-Tie (online): Ini mencakup inverter, pengontrol solar MPPT (satu atau lebih), dan unit sinkronisasi dengan jaringan. Baterai tidak dapat dihubungkan ke inverter jenis ini.
Aplikasi:
- Pembangkitan energi untuk dijual ke jaringan.
- Ketika terhubung dengan pembatas pembangkitan khusus, sebagian besar model dapat menyuplai daya untuk konsumen rumah ketika jaringan terhubung.
- Untuk perusahaan dengan tarif tinggi, mengurangi biaya listrik ketika terhubung dengan pembatas pembangkitan.
- Dapat meningkatkan daya untuk konsumsi sendiri ketika daya jaringan terbatas (memerlukan pembatas pembangkitan).
Kekurangan: Kekurangan utama inverter ini adalah berhenti beroperasi ketika jaringan mati dan tidak memungkinkan untuk menghubungkan baterai.

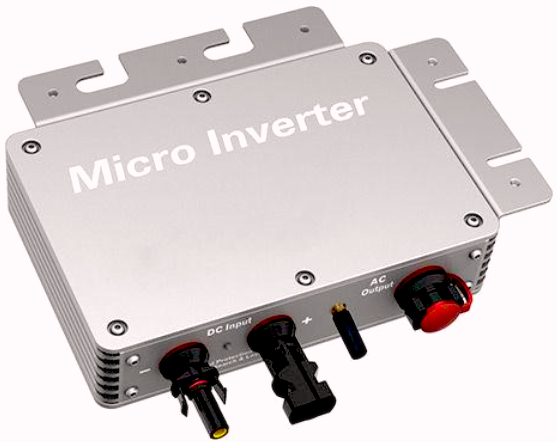

Microinverters: Ini adalah subkategori dari inverter grid-tie, tetapi mereka terhubung ke satu atau dua panel surya, bukan array besar.
Inverter Hybrid (grid tie + offline): Ini menggabungkan semua jenis inverter lainnya dengan kemampuan untuk menghasilkan daya untuk jaringan. Ini mencakup inverter, pengontrol solar MPPT (satu atau lebih), input baterai, unit sinkronisasi dengan jaringan, input jaringan AC in (satu
atau lebih), output beban AC out (satu atau lebih), dan berbagai port komunikasi.
- Penting: Beberapa penjual mungkin salah label setiap inverter dengan input surya sebagai inverter hybrid, tetapi ini tidak akurat.
- Aplikasi:
- Menghasilkan energi untuk dijual ke jaringan.
- Menyimpan energi untuk rumah tangga atau perusahaan dengan mengkonsumsi energi surya sebagian atau sepenuhnya.
- Keuntungan: Menggabungkan semua jenis inverter lainnya, bekerja ketika jaringan tersedia dan ketika tidak, dan beberapa model dapat beroperasi tanpa baterai, hanya menggunakan panel surya.
- Kekurangan: Kekurangan utama inverter ini adalah harganya yang lebih mahal dibandingkan dengan jenis lainnya.
Kesimpulannya, setiap jenis inverter yang spesifik cocok untuk setiap tugas, atau inverter hybrid universal dapat menggantikan jenis inverter manapun dengan harga yang sedikit lebih tinggi.
Kesimpulan
Memilih inverter yang tepat untuk rumah atau bisnis Anda sangat penting untuk memastikan efisiensi dan umur panjang sistem energi surya Anda. Meskipun inverter gelombang sinus modifikasi mungkin lebih murah, mereka tidak cocok untuk semua aplikasi. Inverter gelombang sinus murni adalah pilihan yang lebih baik untuk sebagian besar peralatan rumah tangga, terutama yang memiliki motor atau elektronik sensitif. Untuk kinerja dan keandalan terbaik, pertimbangkan kebutuhan energi spesifik Anda dan jenis perangkat yang akan Anda beri daya saat memilih inverter.
