Napelemes Panelek Kimeneti Paraméterei és Jellemzői

A napelemes panel kimeneteinek vizsgálatakor fontos megérteni azokat az összetevőket és specifikációkat, amelyek befolyásolják teljesítményüket és hatékonyságukat. Ez az útmutató részletes áttekintést nyújt a csatlakozó dobozról, a kulcsfontosságú elektromos jellemzőkről, működési paraméterekről és a napelemek mechanikai tulajdonságairól.

Csati doboz és Bypass Diódák

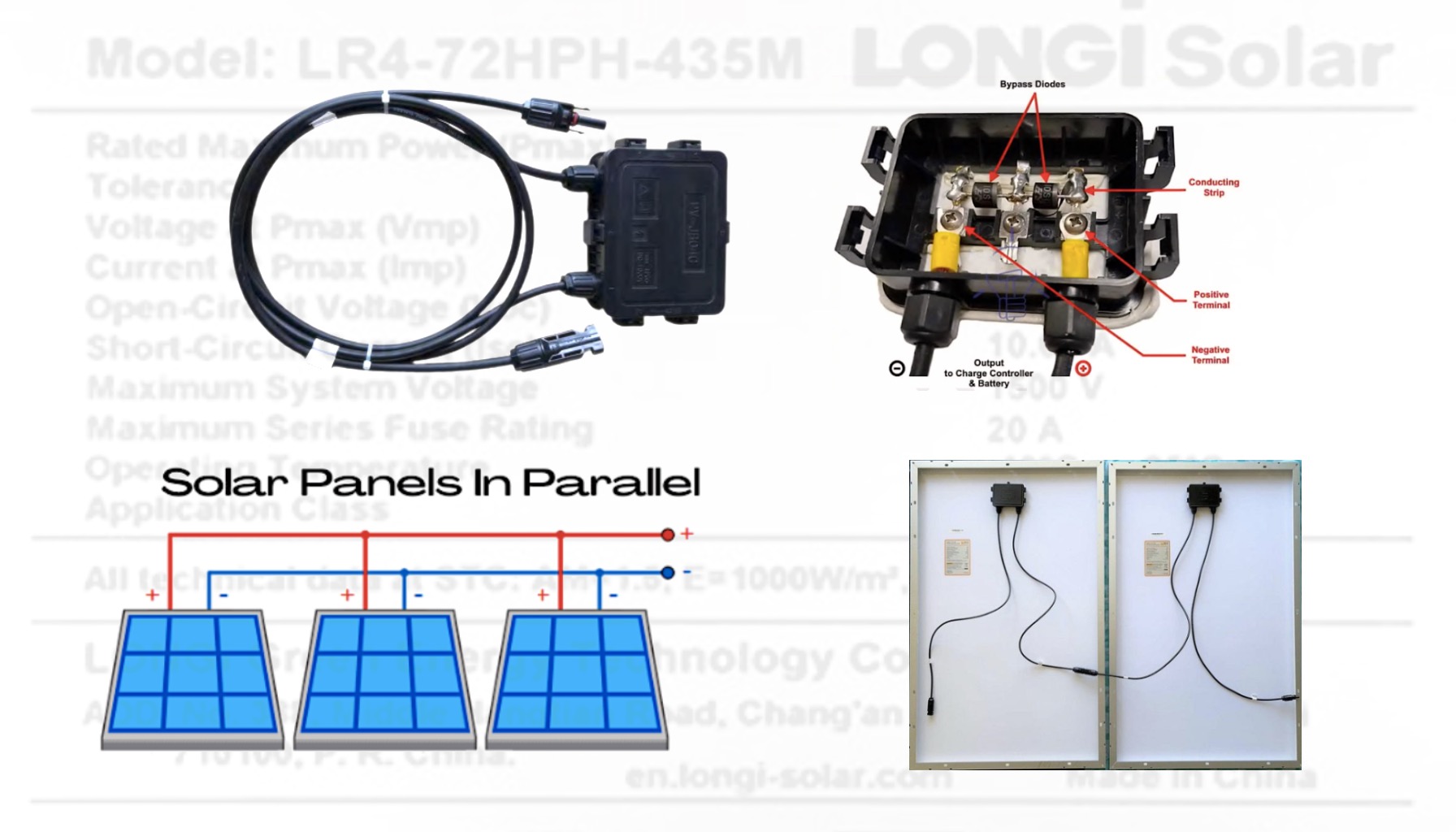

A napelemes panel csatlakozó doboza, amely a csatlakozásokhoz szükséges terminálokat, diódákat és védőburkolatot tartalmaz, a napelem csatlakoztatásához az elektromos rendszerhez és az elektromos hibák védelméhez

A napelem hátoldalán általában található egy csatlakozó doboz, amely egy vagy több bypass diódát tartalmazhat. Ezek a diódák megvédik a napelem celláinak csoportjait az árnyékolástól, és csökkentik az energia veszteséget. Ideális esetben minden cellának saját bypass diódája lenne, de költségmegtakarítási okokból a diódák csak a cellák csoportjaira vannak felszerelve.

Fontos Megjegyzés:
A bypass diódák nem akadályozzák meg az energiát abban, hogy a napelemből visszaáramoljon a akkumulátorba, ha nincs napsütés. Ennek a visszafelé áramló áramnak a blokkolására blokk dióda használható, amely gyakran integrálva van a napelemes töltésvezérlőbe.

Két kábel MC4 csatlakozókkal, amelyek a napelem csatlakozó dobozából emelkednek ki, és a napelem csatlakoztatására szolgálnak a többi napelemes rendszerhez

A csatlakozó dobozból két kábel emelkedik ki MC4 csatlakozókkal (vagy néha más típusokkal). A nagy teljesítményű napelemek (200W és felett) mindig tartalmaznak bypass diódákat és kábeleket, míg az alacsony teljesítményű panelek (200W alatt) esetleg csak csatlakozó dobozt tartalmaznak kábelek nélkül, és ritkán vannak felszerelve bypass diódákkal.

A Napelem Kulcsfontosságú Paraméterei

A napelem fő paraméterei megtalálhatók annak hátoldali címkéjén és a gyártó által biztosított adatlapján. Ezeket a specifikációkat általában Szabványos Tesztfeltételek (STC) alatt mérik, amelyek 1000W/m² sugárzást és 25°C cella hőmérsékletet feltételeznek.

A napelem hátoldala, amely a gyártó címkéjét, specifikációit, modellszámot, feszültség- és áramerősség-értékeket és egyéb információkat tartalmaz a panel teljesítményéről és tanúsítványairól

Elektromos Jellemzők:

  • Maximális Teljesítmény (Pmax): Ez a legnagyobb teljesítmény, amit a panel elérhet az STC alatt, jellemzően 435W.
  • Nyitott Áramkör Feszültsége (Voc): A napelem maximális feszültsége, amikor nincs csatlakoztatva terhelés, általában 48.7V.
  • Rövidzárlati Áram (Isc): A napelem áramja, amikor a kimenet rövidre van zárva, jellemzően 11.39A.
  • Maximális Teljesítmény Feszültsége (Vmp): A feszültség, amikor a panel maximális teljesítményt biztosít, jellemzően 40.9V.
  • Maximális Teljesítmény Áram (Imp): Az áram, amikor a panel maximális teljesítményt biztosít, jellemzően 10.64A.
  • Modul Hatékonysága: A panel hatékonysága a napfény elektromos energiává történő átalakításában, általában 20%.

Működési Paraméterek:

  • Működési Hőmérsékleti Tartomány: Az a hőmérséklet-tartomány, amelyben a panel hatékonyan működik, jellemzően -40°C és +85°C között.
  • Teljesítmény Kimeneti Tolerancia: Az a tartomány, amelyen belül a tényleges kimeneti teljesítmény eltérhet a megadott Pmax-tól, gyakran 0 és +5% között.
  • Maximális Rendszer Feszültség: A legmagasabb feszültség, amit biztonságosan alkalmazhatunk a panelen, jellemzően 1500V.
  • Maximális Soros Biztosíték Érték: A biztosíték maximális áramerősség-értéke, amit a panellel sorba kell használni, jellemzően 20A.

Hőmérsékleti Koeficiensek (STC):

  • Rövidzárlati Áram Hőmérsékleti Koeficiense: Megmutatja, hogyan változik a rövidzárlati áram a hőmérséklet függvényében.
  • Nyitott Áramkör Feszültség Hőmérsékleti Koeficiense: Általában -0.27%/°C, amely azt mutatja, hogy hogyan változik a nyitott áramkör feszültsége a hőmérséklet függvényében.
  • Maximális Teljesítmény Hőmérsékleti Koeficiense: Általában -0.35%/°C, amely azt mutatja, hogy hogyan változik a maximális teljesítmény a hőmérséklet változásával.

Mechanikai Terhelés és Tartósság

A napelemek kiválasztásakor fontos megérteni azok mechanikai tulajdonságait és terhelhetőségi értékeit a maximális teljesítmény és tartósság biztosítása érdekében.

Mechanikai Tulajdonságok:

  • Cella Elrendezés: 144 cella 6x24-es rácsban elrendezve.
  • Csatlakozó Doboz: IP68-as minősítésű, erős védelmet biztosít három bypass diódával a megbízható működés érdekében.
  • Kimeneti Kábel: 4 mm² kábelek, 400 mm (+) és 200 mm (-) hosszúsággal az egyszerű csatlakoztatás érdekében.
  • Üveg: 3.2 mm vastag edzett üveg speciális bevonattal, amely növeli a tartósságot és a fényáteresztést.
  • Keret: Anodizált alumínium ötvözetből készült, erősséget és korrózióállóságot biztosít.
  • Súly: A panel súlya körülbelül 23.3 kg.
  • Méretek: A panel mérete 2094 x 1038 x 35 mm.

Mechanikai Terhelhetőség:

  • Elülső Oldali Maximális Statikus Terhelés: A panel képes elviselni 5400 Pa stat

ikus terhelést.

  • Hátsó Oldali Maximális Statikus Terhelés: A panel képes elviselni 2400 Pa statikus terhelést.
  • Szélállóság: A napelem képes elviselni a 2400 Pa szélterhelést.

Párhuzamos és Soros Csatlakoztatás

A napelemes rendszerekben gyakran használnak párhuzamos vagy soros csatlakoztatást a panelek összekapcsolásához. A megfelelő konfiguráció kiválasztása kulcsfontosságú a rendszer hatékonysága és biztonsága szempontjából.

Párhuzamos Csatlakoztatás:

A párhuzamos csatlakoztatásnál a panelek feszültsége ugyanaz marad, de az áram növekszik. Ez a konfiguráció ideális azok számára, akik kisebb feszültségtartományú rendszert szeretnének.

Soros Csatlakoztatás:

A soros csatlakoztatásnál a panelek feszültsége összeadódik, de az áram ugyanaz marad. Ez a konfiguráció jobb választás, ha magasabb feszültségű rendszert szeretne.
