Uvod

Ovaj članak treba pružiti vašim čitateljima jasno razumijevanje solarnih regulatora punjenja i pomoći im da donesu informirane odluke za svoje solarne energetske sustave.

Solarni regulatori punjenja ključne su komponente u svakom solarnom energetskom sustavu koji uključuje baterije. Oni reguliraju napon i struju iz solarnih panela prema baterijama, osiguravajući siguran i učinkovit proces punjenja. Bez solarnog regulatora punjenja, baterije bi se mogle prepuniti ili previše isprazniti, što može dovesti do smanjenja životnog vijeka baterije i mogućih kvarova sustava.

Ključne Funkcije Solarnih Regulatora Punjenja

Solarni regulatori punjenja dolaze s različitim funkcijama za zaštitu i optimizaciju vašeg solarnog energetskog sustava:

  1. Zaštita od Prepunjavanja: Sprečava da baterija primi previše napona, što može uzrokovati oštećenje.
  2. Zaštita od Prepražnjenja: Sprječava da se baterija previše isprazni, što može dovesti do trajnog oštećenja.
  3. Zaštita od Kratkog Spoja: Štiti sustav od mogućih kratkih spojeva.
  4. Regulacija Napona i Struje: Osigurava da se točan napon i struja dostave bateriji.

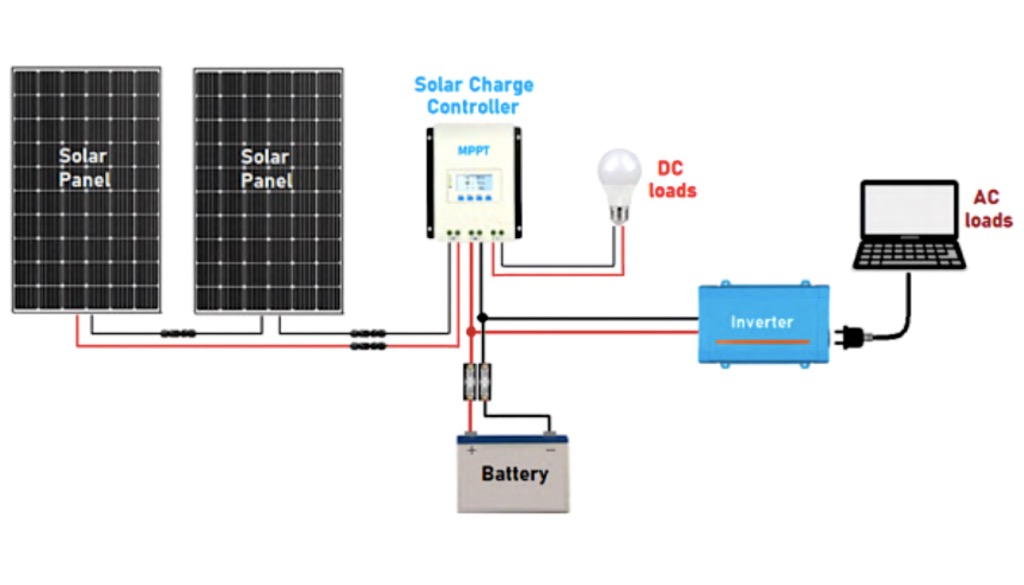

Najbolje Prakse za Povezivanje Solarnih Regulatora Punjenja

  1. Baterija Prva: Uvijek prvo povežite bateriju sa solarnim regulatorom punjenja. Time regulator može prepoznati napon baterije i aktivirati odgovarajući režim punjenja.
  2. Pravilna Povezanost Opterećenja: Povežite samo incandescentske žarulje na “DC Load” izlaz regulatora. Izbjegavajte izravno povezivanje induktivnih opterećenja poput invertera ili napajanja na ovaj izlaz, jer to može oštetiti regulator. Ako je potrebno, koristite elektromagnetski relej za upravljanje induktivnim opterećenjima.
  3. Povezivanje Invertera: Povežite inverter izravno na bateriju ili preko sklopke, a ne preko regulatora punjenja.

Vrste Solarnih Regulatora Punjenja: MPPT vs. PWM

Postoje dvije glavne vrste solarnih regulatora punjenja: MPPT (Maximum Power Point Tracking) i PWM (Pulse Width Modulation). Razumijevanje razlika između njih može vam pomoći da odaberete pravi za vaš solarni energetski sustav.

PWM Regulatori

PWM (Pulse Width Modulation) solarni regulator punjenja

PWM regulatora su jednostavniji i povoljniji. Oni rade tako da prilagode širinu impulsa napona iz solarnog panela kako bi odgovarali potrebama baterije. Međutim, manje su učinkoviti s velikim solarnim panelima i u uvjetima slabe svjetlosti.

  • Prednosti: Niža cijena, jednostavniji dizajn.
  • Nedostaci: Manje učinkovit s velikim panelima; ne može povećati napon.
  • Najbolja Upotreba: Mali sustavi gdje napon solarnih panela odgovara naponu baterije.

MPPT Regulatori

MPPT (Maximum Power Point Tracking) solarni regulator punjenja

MPPT regulatora su napredniji i učinkovitiji. Koriste složene algoritme za praćenje maksimalne točke snage solarnih panela, izvlačeći više energije, osobito u uvjetima promjenjivog svjetla.

  • Prednosti: Veća učinkovitost, osobito s velikim panelima; može pretvoriti napon za optimizaciju punjenja baterije.
  • Nedostaci: Viša cijena.
  • Najbolja Upotreba: Veći sustavi s promjenjivim naponom panela i baterija.

Ugrađeni vs. Samostalni Solarni Regulatori Punjenja

Komparacija između ugrađenih i samostalnih solarnih regulatora punjenja, gdje je ugrađeni regulator integriran u solarni energetski sustav, a samostalni regulator je odvojeni uređaj

Solarni regulatori punjenja mogu biti samostalni uređaji ili integrirani u invertore. Obje vrste mogu ponuditi slične funkcionalnosti, ali ugrađeni regulatori pružaju veću fleksibilnost u automatizaciji rada sustava.

Primjer: Specifikacije Tracer 4210AN Regulatora

Tracer 4210AN Regulator

Za praktičan primjer, razmotrimo Tracer 4210AN solarni regulator punjenja:

  • Nominalni Napon Sustava: 12/24 VDC (auto-detekcija).
  • Ocijenjeni Strujni Punjenje: 40A.
  • Ocijenjeni Strujni Pražnjenje: 40A.
  • Opseg Napona Baterije: 8–32V.
  • Maksimalna PV Ulazna Snaga: 520W (12V), 1040W (24V).
  • Radna Temperatura Okoline: -25°C do +50°C.
  • Kućište: IP30 (zaštita od malih objekata, ali ne od tekućina).

Paralelno Rukovanje Solarnih Regulatora Punjenja

Dijagram prikazuje paralelno rukovanje solarnih regulatora punjenja, gdje su povezani više regulatora za upravljanje i raspodjelu struje za punjenje između solarnih panela i baterijskog skladišta, povećavajući ukupni kapacitet punjenja i pružajući redundantnost

Iako većina solarnih regulatora punjenja nije dizajnirana za rad u paraleli, neki modeli poput PowMr MPPT-60A mogu raditi paralelno s identičnim postavkama, panelima i skupinama baterija. Ova funkcionalnost može biti korisna za skaliranje vašeg solarnog energetskog sustava.

Zaključak

Solarni regulatori punjenja ključni su za sigurno i učinkovito funkcioniranje solarnih energetskih sustava s baterijama. Bilo da odaberete PWM ili MPPT regulator, slijedeći najbolje prakse i razumijevanje specifičnih potreba vašeg sustava osigurat će dugoročnu pouzdanost i performanse.
