सोलर पैनल आउटपुट, पैरामीटर और कनेक्शन कॉन्फ़िगरेशन को समझना: पैरेलल बनाम सीरीज़

सोलर पैनल आउटपुट और पैरामीटर

जब सोलर पैनल के आउटपुट का मूल्यांकन करते हैं, तो यह समझना आवश्यक है कि कौन से घटक और विशिष्टताएँ इसके प्रदर्शन और दक्षता को प्रभावित करती हैं। यह गाइड सोलर पैनल के जंक्शन बॉक्स, मुख्य विद्युत विशेषताएँ, ऑपरेशनल पैरामीटर, और यांत्रिक गुणों पर गहराई से विचार करता है।

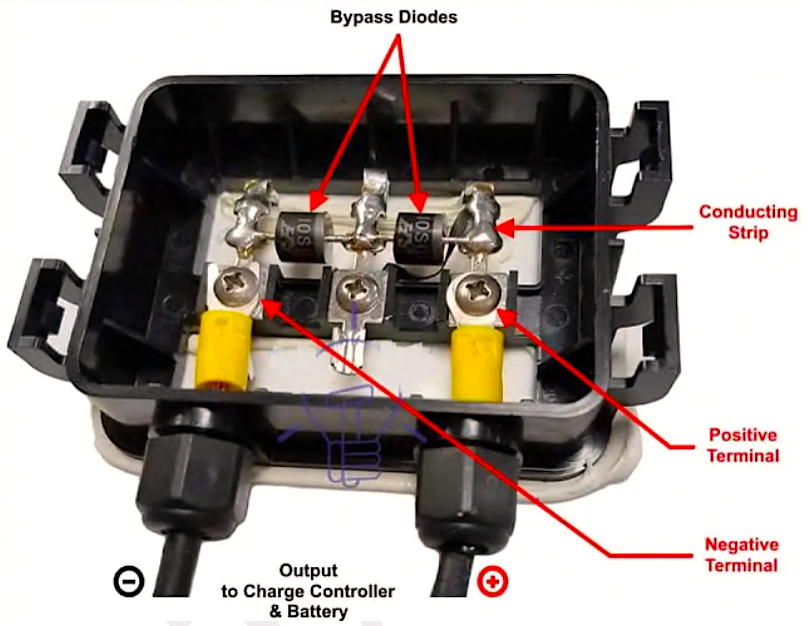

जंक्शन बॉक्स और बायपास डायोड्स

सोलर पैनल के पिछे आमतौर पर एक जंक्शन बॉक्स पाया जाता है, जिसमें एक या अधिक बायपास डायोड्स हो सकते हैं। ये डायोड्स सोलर सेल्स के समूहों को छाया से बचाते हैं और शक्ति हानि को कम करते हैं। आदर्श रूप से, प्रत्येक सेल के पास अपना बायपास डायोड होना चाहिए, लेकिन लागत के कारण, डायोड्स केवल सेल्स के समूहों पर लगाए जाते हैं।

महत्वपूर्ण नोट:
बायपास डायोड्स ऊर्जा को सोलर पैनल से बैटरी में वापस बहने से नहीं रोकते जब सूरज की रोशनी नहीं होती है। इस रिवर्स करंट को ब्लॉक करने के लिए एक ब्लॉकिंग डायोड का उपयोग किया जाता है, जो अक्सर सोलर चार्ज कंट्रोलर में समाहित होता है।

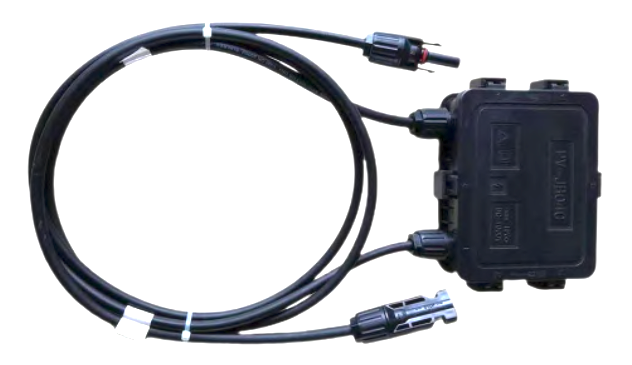

जंक्शन बॉक्स से, दो केबल्स MC4 कनेक्टर्स (या कभी-कभी अन्य प्रकार) के साथ बाहर निकलते हैं। उच्च-शक्ति वाले सोलर पैनल (200W और ऊपर) हमेशा बायपास डायोड्स और केबल्स के साथ आते हैं, जबकि निम्न-शक्ति वाले पैनल (200W से कम) में केवल जंक्शन बॉक्स हो सकता है, बिना केबल्स और कभी-कभी बायपास डायोड्स के बिना।

मुख्य सोलर पैनल पैरामीटर

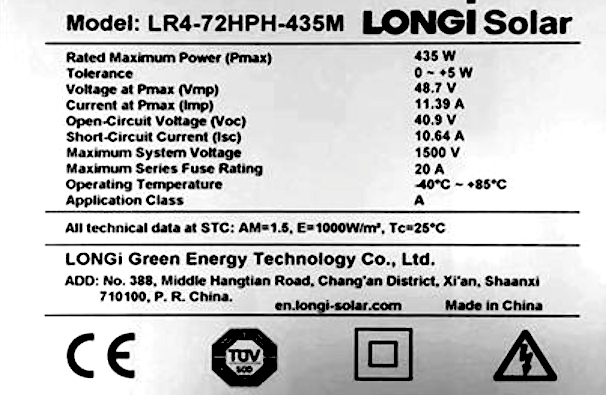

सोलर पैनल के मुख्य पैरामीटर इसके पिछे लगे लेबल और निर्माता द्वारा प्रदान की गई डेटा शीट पर पाए जा सकते हैं। ये विशिष्टताएँ सामान्य परीक्षण परिस्थितियों (STC) के तहत मापी जाती हैं, जिसमें 1000W/m² की विकिरण और 25°C पर सेल तापमान माना जाता है।

विद्युत विशेषताएँ:

• अधिकतम शक्ति (Pmax): यह पैनल द्वारा STC के तहत प्राप्त की जा सकने वाली उच्चतम शक्ति को दर्शाता है, सामान्यतः 435W।
• ओपन सर्किट वोल्टेज (Voc): यह सोलर पैनल से उपलब्ध उच्चतम वोल्टेज है जब कोई लोड न हो, सामान्यतः 48.7V।
• शॉर्ट सर्किट करंट (Isc): यह करंट है जो सोलर पैनल के माध्यम से शॉर्ट सर्किट होने पर बहता है, सामान्यतः 11.39A।
• अधिकतम शक्ति पर वोल्टेज (Vmp): यह वह वोल्टेज है जब पैनल अपनी अधिकतम शक्ति दे रहा होता है, सामान्यतः 40.9V।
• अधिकतम शक्ति पर करंट (Imp): यह वह करंट है जब पैनल अपनी अधिकतम शक्ति दे रहा होता है, सामान्यतः 10.64A।
• मॉड्यूल दक्षता: यह पैनल की दक्षता है जो सूरज की रोशनी को बिजली में बदलने में होती है, सामान्यतः 20%।

ऑपरेशनल पैरामीटर:

• ऑपरेशनल तापमान सीमा: वह तापमान सीमा जिसमें पैनल प्रभावी रूप से कार्य कर सकता है, सामान्यतः -40°C से +85°C।
• पावर आउटपुट सहिष्णुता: यह सीमा है जिसके भीतर वास्तविक पावर आउटपुट निर्दिष्ट Pmax से भिन्न हो सकता है, सामान्यतः 0 से +5%।
• अधिकतम सिस्टम वोल्टेज: वह उच्चतम वोल्टेज है जो पैनल पर सुरक्षित रूप से लागू किया जा सकता है, सामान्यतः 1500V।
• अधिकतम सीरीज़ फ्यूज रेटिंग: यह फ्यूज की अधिकतम करंट रेटिंग है जो पैनल के साथ सीरीज़ में उपयोग की जानी चाहिए, सामान्यतः 20A।

तापमान गुणांक (STC):

• Isc का तापमान गुणांक: यह दर्शाता है कि शॉर्ट सर्किट करंट तापमान के साथ कैसे बदलता है।
• Voc का तापमान गुणांक: सामान्यतः -0.27%/°C, जो यह दर्शाता है कि ओपन सर्किट वोल्टेज तापमान के साथ कैसे बदलता है।
• Pmax का तापमान गुणांक: सामान्यतः -0.35%/°C, जो यह दिखाता है कि अधिकतम शक्ति आउटपुट तापमान परिवर्तनों पर कैसे निर्भर करता है।

यांत्रिक लोडिंग और दृढ़ता

सोलर पैनल का चयन करते समय, उनके यांत्रिक गुणों और लोड रेटिंग्स को समझना बहुत महत्वपूर्ण है ताकि सर्वोत्तम प्रदर्शन और दृढ़ता सुनिश्चित की जा सके।

यांत्रिक गुण:

• सेल की स्थिति: 144 सेल्स एक 6x24 ग्रिड में व्यवस्थित।
• जंक्शन बॉक्स: IP68 रेटेड, जो विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए तीन बायपास डायोड्स के साथ मजबूत सुरक्षा प्रदान करता है।
• आउटपुट केबल: 4mm² केबल्स जिनकी लंबाई 400mm (+) और 200mm (-) है, जो आसान कनेक्टिविटी के लिए उपयुक्त हैं।
• कांच: 3.2mm मोटा टेम्पर्ड ग्लास जिसमें विशेष कोटिंग होती है जो दृढ़ता और प्रकाश संचरण को बढ़ाता है।
• फ्रेम: एनेोडाइज्ड एल्यूमिनियम मिश्र धातु से बना, जो ताकत और जंग प्रतिरोध प्रदान करता है।
• वजन: पैनल का वजन लगभग 23.3 किलोग्राम है।
• आयाम: पैनल का आकार 2094 x 1038 x 35 मिमी है।

यांत्रिक लोड रेटिंग्स:

• फ्रंट साइड अधिकतम स्थिर लोडिंग: पैनल फ्रंट साइड पर 5400 Pa तक स्थिर दबाव सहन कर सकता है।
• रियर साइड अधिकतम स्थिर लोडिंग: यह रियर साइड पर 2400 Pa तक सहन कर सकता है।
• हेलस्टोन परीक्षण: पैनल 25 मिमी के हैलस्टोन्स के प्रभाव को सहन करने के लिए परीक्षण किया जाता है, जो 23m/s की गति से यात्रा करते हैं, यह सुनिश्चित करता है कि यह गंभीर मौसम की स्थितियों से बचाव करता है।

सही और विस्तृत जानकारी के लिए हमेशा निर्माता की डेटा शीट देखें।

सोलर पैनल कनेक्ट करना: पैरेलल और सीरीज़

सोलर पैनल को जोड़ने का तरीका समझना आपके सोलर ऊर्जा प्रणाली के प्रदर्शन को अनुकूलित करने के लिए महत्वपूर्ण है। यह गाइड पैरेलल और सीरीज़ कनेक्शन, आवश्यक कनेक्टर्स, और वोल्टेज, करंट, और कुल पावर आउटपुट पर प्रभावों

को कवर करती है।

सोलर पैनल का पैरेलल कनेक्शन

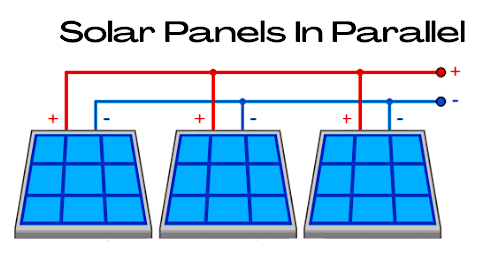

पैरेलल कनेक्शन में, सभी सोलर पैनलों के पॉजिटिव टर्मिनल एक साथ जुड़े होते हैं, और नकारात्मक टर्मिनल भी समान रूप से जुड़े होते हैं। इस सेटअप से वोल्टेज एक पैनल के स्तर पर बना रहता है, जबकि करंट सभी जुड़े हुए पैनलों के करंट का योग होता है। कुल पावर सभी पैनलों की पावर का योग होती है।

उदाहरण के लिए, एक 435W सोलर पैनल के साथ निम्नलिखित पैरामीटर:

• अधिकतम शक्ति: 435W
• अधिकतम शक्ति पर वोल्टेज: 40.9V
• अधिकतम शक्ति पर करंट: 10.64A

इन पैनलों को तीन पैरेलल में जोड़ने पर:

• कुल पावर: 435W + 435W + 435W = 1305W
• अधिकतम शक्ति पर वोल्टेज: 40.9V
• अधिकतम शक्ति पर करंट: 10.64A + 10.64A + 10.64A = 31.92A

महत्वपूर्ण नोट:
जब सोलर पैनल पैरेलल में जोड़ें, तो यह सिफारिश की जाती है कि मॉडल एक जैसे हों या वोल्टेज और करंट पैरामीटर में 5% से अधिक का अंतर न हो।

आवश्यक कनेक्टर्स:

• दो पैनलों के लिए: दो MC4 T-Branch कनेक्टर्स और एक जोड़ी MC4 कनेक्टर्स।
• तीन या अधिक पैनलों के लिए: तीन या अधिक जोड़ी MC4 T-Branch कनेक्टर्स और एक जोड़ी MC4 कनेक्टर्स।

यदि आप दो से अधिक पैनल जोड़ते हैं, तो आपको सामान्य कनेक्शन पॉइंट तक पहुंचने के लिए एक्सटेंशन केबल्स की आवश्यकता हो सकती है। कुल करंट महत्वपूर्ण हो सकता है, इसलिए तीन या अधिक पैनलों के कनेक्शन के लिए फ्यूज़ आवश्यक हैं। अधिकांश कनेक्टर्स 30A के लिए रेटेड होते हैं। अगर कुल करंट 30A से अधिक हो, तो कनेक्टर्स के बजाय स्टेनलेस स्टील या कांस्य से बने इलेक्ट्रिकल बसबार्स का उपयोग करें।

सोलर पैनल का सीरीज़ कनेक्शन

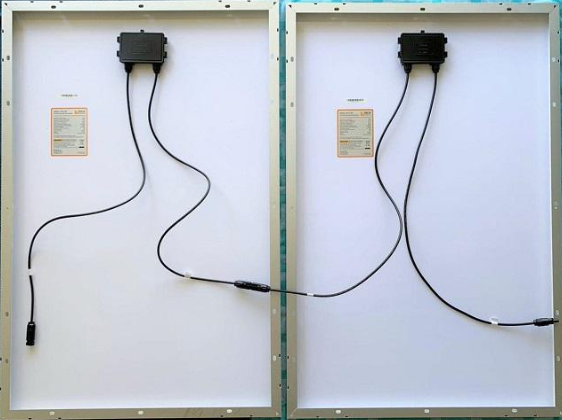

सीरीज़ कनेक्शन में, एक पैनल का पॉजिटिव टर्मिनल दूसरे पैनल के नकारात्मक टर्मिनल से जोड़ा जाता है। इस कॉन्फ़िगरेशन से वोल्टेज बढ़ता है जबकि करंट समान रहता है। यदि आप अपनी सोलर प्रणाली का वोल्टेज बढ़ाना चाहते हैं, तो सीरीज़ कनेक्शन आदर्श है।

उदाहरण के लिए, वही 435W सोलर पैनल:

• अधिकतम शक्ति: 435W
• अधिकतम शक्ति पर वोल्टेज: 40.9V
• अधिकतम शक्ति पर करंट: 10.64A

इन पैनलों को तीन सीरीज़ में जोड़ने पर:

• कुल पावर: 435W + 435W + 435W = 1305W
• अधिकतम शक्ति पर वोल्टेज: 40.9V + 40.9V + 40.9V = 122.7V
• अधिकतम शक्ति पर करंट: 10.64A

महत्वपूर्ण नोट:
पैरेलल कनेक्शनों की तरह, सीरीज़ कनेक्शन में भी यह सुनिश्चित किया जाना चाहिए कि पैनल एक जैसे हों या वोल्टेज और करंट पैरामीटर में 5% से अधिक का अंतर न हो।

सीरीज़ कनेक्शन सामान्यतः पसंद किए जाते हैं क्योंकि वोल्टेज बढ़ाने से करंट की तुलना में केबल्स में हानि कम होती है।

निष्कर्ष

चाहे आप पैरेलल या सीरीज़ कनेक्शन चुनें, सोलर पैनल के मुख्य पैरामीटर को समझना महत्वपूर्ण है ताकि सर्वोत्तम प्रदर्शन और सुरक्षा सुनिश्चित की जा सके। इन गाइडलाइनों का पालन करके और उचित कनेक्टर्स और फ्यूज़ का उपयोग करके, आप अपनी आवश्यकताओं के अनुसार एक कुशल और प्रभावी सोलर ऊर्जा प्रणाली डिज़ाइन कर सकते हैं।
