הקדמה
כאשר מעצבים או משדרגים את מערכת האנרגיה הסולארית שלך, חשוב לבחור את בקר טעינה המתאים למקסום יעילות האנרגיה. אחד האפשרויות הטובות ביותר הוא בקר טעינה מסוג MPPT (מעקב נקודת כוח מקסימלית). בין אם מדובר במכשיר עצמאי או משולב באינוורטר סולארי, בקרי MPPT ממלאים תפקיד חשוב באופטימיזציה של ביצועי המערכת שלך.
בקרי MPPT עצמאים
בקרי MPPT עצמאים משמשים בדרך כלל במערכות מבודדות, פועלים עם סוללות ומחלקי מתח נמוך (12V, 24V, 36V או 48V). מכשירים אלה מטפלים במתח פתוח (VOC) עד 200V, כלומר אפשר לחבר עד ארבעה פאנלים בסדרה ומספר קבוצות מקבילות, תלוי בקיבולת הנוכחית של הבקר. באופן אידיאלי, מתח הפאנלים צריך להיות 1.5 עד 2 פעמים גבוה יותר ממתח הסוללה לצורך יעילות אופטימלית.
הכלל הבסיסי לחיבור פאנלים סולאריים בסדרה הוא לוודא שלפאנלים יש את אותה אוריינטציה וזווית. אם הפאנלים בסדרת פאנלים נמצאים בזוויות שונות, התפוקה הכוללת תהיה מוגבלת על ידי הפאנל החלש ביותר בסדרה. עם זאת, ניתן למקם קבוצות מקבילות בזוויות גג שונות, דבר שמספק יותר גמישות בהתקנה.
לדוגמה, בקר MPPT V119 60A MakeSkyBlue פועל בצורה הטובה ביותר עם ארבעה פאנלים של 545W כמו RSM110-8-545M Risen 12BB TITAN בסדרת פאנלים אחת על אותה נטיית גג. אך מה אם לגג שלך יש נטיות שונות מזרח ומערב? אפשר לחבר שתי קבוצות של פאנלים Amerisolar AS-6P30 280W—אחת על הנטייה המזרחית ואחת על הצד המערבי. התקנה כזו מאפשרת ייצור אנרגיה עקבי מהזריחה ועד השקיעה, שזה אידיאלי למערכות סולאריות עצמאיות.
לקריאה נוספת על מיקום פאנלים, ראה אופטימיזציה של אוריינטציית הפאנלים הסולאריים .

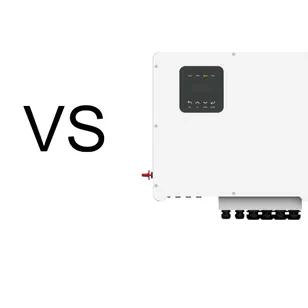

בקרי MPPT משולבים באינוורטרים סולאריים
בקרי MPPT המשולבים באינוורטרים סולאריים יכולים להיות סוגים של מתח נמוך או מתח גבוה. דגמים עם מתח נמוך בדרך כלל מטפלים בשלושה פאנלים בסדרה ושלוש או ארבע קבוצות מקבילות. למרות שדרישה זו מצריכה חוטים עבים יותר מהפאנלים לאינוורטר, היא מאפשרת פאנלים במיקומים שונים, כך שניתן למקם פאנלים בכיוונים מזרח, דרום ומערב. קונפיגורציה זו יכולה להיות פתרון פרקטי בחלק מההתקנות.
בקרי MPPT עם מתח גבוה, מצד שני, דורשים 6 עד 12 פאנלים בסדרת פאנלים, עם מתחים אופרטיביים הנעים בין 200 ל-450V. בקרי MPPT אלה נמצאים בדרך כלל באינוורטרים היברידיים ובמערכות מבודדות שמקורן במערכות מחוברות לרשת הגדולה. היתרון העיקרי שלהם הוא יעילות גבוהה יותר ממערכות פאנלים סולאריים לפלט AC. עם זאת, המגבלה היא שכל הפאנלים חייבים להיות מותקנים על אותה משטח, מכיוון שהם צריכים לפנות לאותו כיוון. במקרים מסוימים, ניתן להתגבר על מגבלה זו, אך לא כל דגם אינוורטר תומך בכך.
לקריאה מעמיקה על בחירת אינוורטר, עיין ב- בחירת אינוורטר מתאים למערכת הסולארית שלך .
הרחבת מערכי סולאריים עם בקרי MPPT נוספים
במקרים מסוימים, ייתכן שיהיה צורך להרחיב את המערך הסולארי על ידי הוספת פאנלים נוספים באמצעות בקרי MPPT נוספים. גישה זו נפוצה כאשר יש צורך לכסות תקופות עם ייצור אנרגיה נמוך כמו בחודשים נובמבר ודצמבר. מבני גג מורכבים עשויים לדרוש התקנה של פאנלים בקבוצות, כמו שלושה פאנלים על נטיית גג אחת וארבעה על נטיית גג אחרת. במצבים כאלה, בקרי MPPT נוספים יכולים לנהל את תהליך הטעינה של הסוללה, בעוד שהאינוורטר שואב אנרגיה מהסוללה.
למרות שההתקנה הזו מורכבת יותר, ייתכן שהיא הפתרון היחיד למקסום ייצור האנרגיה כאשר יש בעיות עם גובה הגג או כיוונו. זכור, כל מערכת סולארית צריכה להיות מעוצבת על פי מפרטי האינוורטר, הבקר, הפאנלים הסולאריים והסוללות שלך.
כדי להימנע מטעויות נפוצות בתכנון המערכת, קרא את המדריך שלנו על הימנעות מטעויות אינוורטר 24V במערכות סולאריות ביתיות .
סיכום
בקרי MPPT מציעים יתרונות משמעותיים במערכות אנרגיה סולארית, במיוחד כאשר הם מוגדרים כראוי. בין אם אתה עובד עם מכשירים עצמאים או אינוורטרים משולבים, הבנת התאמת מתח הפאנלים, קונפיגורציית הסדרות והאוריינטציה יכולה לשפר באופן משמעותי את ביצועי המערכת הכוללת. תמיד התייעץ עם מפרטי הציוד שלך כדי להבטיח תאימות ותוצאות אופטימליות.
