Introduktion

Denne artikel skal give dine læsere en klar forståelse af solopladningscontrollere og hjælpe dem med at træffe informerede beslutninger for deres solenergisystemer.

Solopladningscontrollere er afgørende komponenter i ethvert solenergisystem, der inkluderer batterier. De regulerer spændingen og strømmen fra solpaneler til batterierne og sikrer en sikker og effektiv opladningsproces. Uden en solopladningscontroller kunne batterierne blive overoplade eller drænet for meget, hvilket kan føre til nedsat batterilevetid og potentielle systemfejl.

Nøglefunktioner ved solopladningscontrollere

Solopladningscontrollere har forskellige funktioner til at beskytte og optimere dit solenergisystem:

  1. Overopladebeskyttelse: Forhindrer batteriet i at modtage for meget spænding, hvilket kan skade det.
  2. Overafladningsbeskyttelse: Stopper batteriet fra at blive drænet for meget, hvilket kan føre til permanent skade.
  3. Kortslutningsbeskyttelse: Beskytter systemet mod potentielle kortslutninger.
  4. Spændings- og strømregulering: Sikrer, at den korrekte spænding og strøm leveres til batteriet.

Bedste praksis for tilslutning af solopladningscontrollere

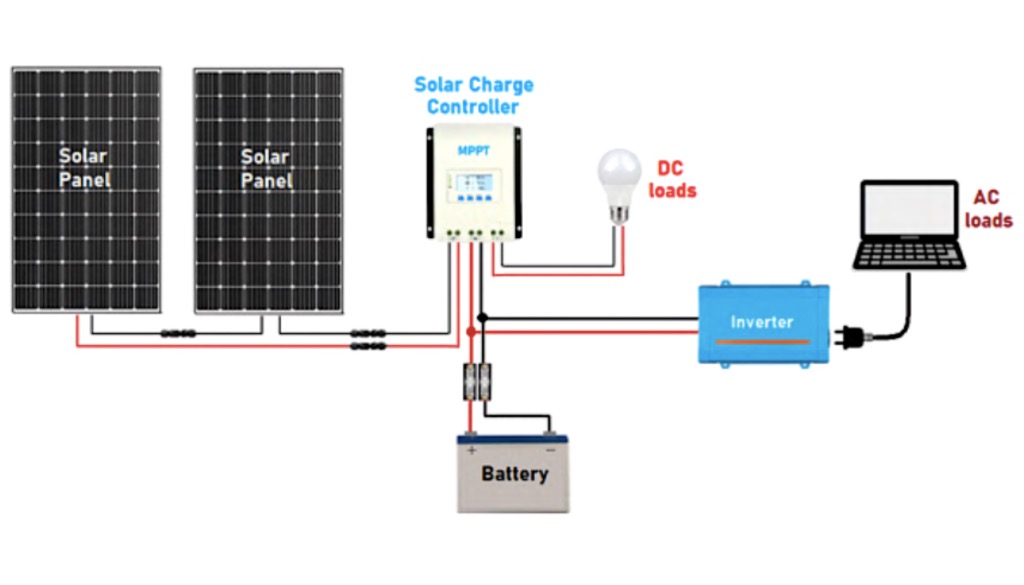

  1. Batteri først: Tilslut altid batteriet til solopladningscontrolleren først. Dette gør det muligt for controlleren at registrere batteriets spænding og aktivere den passende opladningsordning.
  2. Korrekt belastningstilslutning: Tilslut kun glødepærer til “DC Load”-udgangen på controlleren. Undgå at tilslutte induktive belastninger som invertere eller strømforsyninger direkte til denne udgang, da det kan beskadige controlleren. Brug om nødvendigt et elektromekanisk relæ til at håndtere induktive belastninger.
  3. Invertertilslutning: Tilslut inverteren direkte til batteriet eller gennem en kontakt, ikke gennem opladningscontrolleren.

Typer af solopladningscontrollere: MPPT vs. PWM

Der er to hovedtyper af solopladningscontrollere: MPPT (Maximum Power Point Tracking) og PWM (Pulse Width Modulation). At forstå forskellene mellem dem kan hjælpe dig med at vælge den rigtige til dit solenergisystem.

PWM-controllere

PWM (Pulse Width Modulation) solopladningscontroller

PWM-controllere er enklere og mere overkommelige. De arbejder ved at justere bredden af pulserne fra solpanelernes spænding for at matche batteriets behov. De er dog mindre effektive med store solpaneler og under lav lysforhold.

  • Fordele: Lavere omkostninger, enklere design.
  • Ulemper: Mindre effektive med højtydende paneler; kan ikke øge spændingen.
  • Bedste anvendelse: Små systemer, hvor solpanelernes spænding matcher batteriets spænding.

MPPT-controllere

MPPT (Maximum Power Point Tracking) solopladningscontroller

MPPT-controllere er mere avancerede og effektive. De bruger komplekse algoritmer til at spore det maksimale effektpunkt af solpanelerne og udtrække mere energi, især under varierende lysforhold.

  • Fordele: Højere effektivitet, især med store paneler; kan konvertere spænding for at optimere batteriopladningen.
  • Ulemper: Højere omkostninger.
  • Bedste anvendelse: Større systemer med varierende solpanel- og batterispændinger.

Indbygget vs. Standalone solopladningscontrollere

Sammenligning mellem indbyggede og standalone solopladningscontrollere, der viser en indbygget controller integreret i et solenergisystem og en standalone controller som en separat enhed

Solopladningscontrollere kan være standalone enheder eller integreret i invertere. Begge typer kan tilbyde lignende funktionaliteter, men integrerede controllere giver mere fleksibilitet i automatiseringen af systemets drift.

Eksempel: Tracer 4210AN Controller specifikationer

Tracer 4210AN Controller

For et praktisk eksempel, overvej Tracer 4210AN solopladningscontrolleren:

  • Systemets nominelle spænding: 12/24 VDC (auto-detect).
  • Maksimal opladningsstrøm: 40A.
  • Maksimal afladningsstrøm: 40A.
  • Batterispændingsområde: 8–32V.
  • Maks PV indgangseffekt: 520W (12V), 1040W (24V).
  • Arbejdsmiljøtemperatur: -25°C til +50°C.
  • Kapsling: IP30 (beskyttelse mod små objekter, men ikke væsker).

Parallel drift af solopladningscontrollere

Diagram, der viser den parallelle drift af solopladningscontrollere, hvor flere controllere er tilsluttet for at styre og distribuere opladningsstrømmen fra solpaneler til en batteribank, hvilket øger den samlede opladningskapacitet og giver redundans

Mens de fleste solopladningscontrollere ikke er designet til at arbejde parallelt, kan nogle modeller som PowMr MPPT-60A fungere parallelt med identiske indstillinger, paneler og batterigrupper. Denne funktion kan være fordelagtig for at opgradere dit solenergisystem.

Konklusion

Solopladningscontrollere er vitale for sikker og effektiv drift af solenergisystemer med batterier. Uanset om du vælger en PWM eller MPPT-controller, vil det at følge bedste praksis og forstå de specifikke behov i dit system sikre langsigtet pålidelighed og ydeevne.
