Inverter: Konvertering af DC til AC Strøm

Invertere er essentielle komponenter i solenergisystemer, der konverterer jævnstrøm (DC) fra solpaneler eller batterier til vekselstrøm (AC), som er kompatibel med husholdningsapparater og elnettet. Denne konvertering er vital, da de fleste husholdningsapparater og elnet opererer på AC strøm.

DC vs. AC: Grundlæggende

Jævnstrøm (DC) er kendetegnet ved en konstant spænding og strøm, der flyder i en enkelt retning. DC-strøm bruges almindeligvis i elektronik som batterier, sensorer og motorer, hvor en stabil strømforsyning er nødvendig.

Vekselstrøm (AC), derimod, svinger over tid og følger en sinusformet bølge, repræsenteret ved en grøn linje på en graf. I de fleste lande opererer AC-strøm ved en frekvens på 50 eller 60 Hz, hvilket betyder, at den fuldfører 50 eller 60 cykler pr. sekund. AC-strøm er standard for husholdningsapparater og elnet, fordi den nemt kan omdannes til forskellige spændinger og effektniveauer ved hjælp af transformatorer og invertere.

Ren vs. Modificeret Sinuskurve

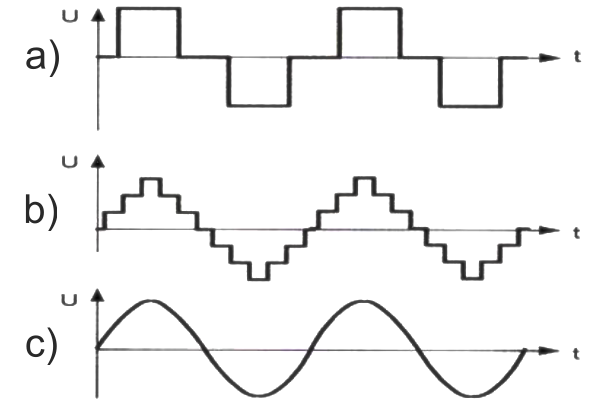

Sammenligningsgrafik, der viser forskellen mellem output fra ren sinuskurve og modificeret sinuskurve, der illustrerer glattere og mere stabil strøm fra invertere med ren sinuskurve i forhold til det mere trinformede output fra invertere med modificeret sinuskurve

Når det kommer til invertere, er output-bølgeformen en kritisk faktor at overveje. Invertere med ren sinuskurve producerer en glat, periodisk bølge, der tæt følger den AC-strøm, der leveres af nettet. Denne type inverter er ideel til følsom elektronik og apparater, herunder køleskabe, aircondition og computere. Disse enheder er designet til at fungere med en ren sinuskurve, hvilket sikrer optimal ydeevne og levetid.

Graf c) viser en ren (ren, nøjagtig) sinuskurve. En ren sinuskurve er et signal, der matematisk beskrives af sinusfunktionen og har en glat periodisk form. Dens graf ligner en bølge, der kontinuerligt gentager sig med samme periode, amplitude og fase.

Modificerede sinuskurve-invertere genererer derimod en bølge, der ikke er så glat, og som kan forårsage problemer med visse apparater. Selvom de kan bruges med enklere enheder som LED-lamper, telefonopladere og elektriske kogeplader, anbefales de ikke til udstyr med induktive belastninger eller motorer, da dette kan føre til forkert drift, øget støj og potentiel skade over tid.

Grafer a) og b) viser modificerede sinuskurver, der har forskellige afvigelser sammenlignet med en ren sinuskurve. En modificeret sinuskurve er en type strøm, der ligner en sinuskurve, men har mindre nøjagtighed og ujævne overgange mellem toppe og nul. Den kan produceres ved hjælp af et sæt rektangulære signaler sammensat af forskellige frekvenser og amplituder.

Hvad Er Parametrene for Det Lokale Net og Husholdningsapparater?

Lokale net og husholdningsapparater er blevet designet i årtier til at fungere med rene sinuskurver, så det er vigtigt at købe en inverter, der leverer en ren sinuskurve.

Hvad sker der, hvis et husholdningsapparat er tilsluttet en inverter med en modificeret sinuskurve? De fleste apparater med induktive belastninger og motorer (gasfyr, køleskabe, aircondition, pumper, computere) vil ikke fungere korrekt og kan producere usædvanlig støj, hvilket i sidste ende kan føre til svigt.

Enheder, der kan fungere på en modificeret sinuskurve, inkluderer LED-lamper, telefonopladere og elektriske komfurer, som måske fungerer fint med en modificeret sinuskurve.

De fleste husholdningsapparater er designet til at arbejde med en ren sinuskurve, hvilket gør det vigtigt at vælge en inverter, der matcher specifikationerne for dit hjems elnet.

Typer af Invertere med Ren Sinuskurve

Da husholdningsapparater typisk kræver en ren sinuskurve, vil vi kun fokusere på invertere, der leverer dette.

Invertere er kategoriseret i følgende typer:

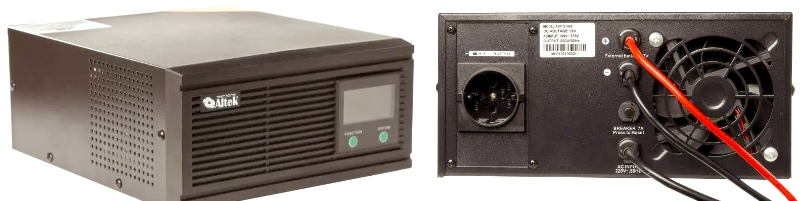

  1. Interaktiv OFF-line Uafbrudt Strømforsyning (UPS): Dette inkluderer en inverter, nogle gange en spændingsstabilisator til nettet (AVR), et “input”-kabel fra nettet (AC ind), et “output”-stik til lasten (AC ud), batteriindgangskabler til UPS med et eksternt batteri og en oplader fra nettet. Billede af en uafbrudt strømforsyning (UPS), der bruges til at give backup-strøm og beskytte elektroniske enheder mod strømstød og strømafbrydelser

    • OFF-line vs. ON-line UPS: Udover OFF-line UPS findes der ON-line UPS eller dobbelt-konverterings UPS. Forskellen er, at OFF-line UPS skifter til batteridrift på 20 ms, når nettet går ned, mens ON-line UPS skifter på 0 ms, hvilket er afgørende for noget følsomt udstyr.
    • UPS med lille kapacitet: Disse er ofte udstyret med et indbygget batteri med tilstrækkelig kapacitet til at drive lasten i 5-15 minutter, hvilket giver tilstrækkelig tid til korrekt at lukke en computer, maskine eller lignende ned. Sådanne UPS har typisk en modificeret sinuskurve, så vi vil ikke diskutere dem i detaljer.

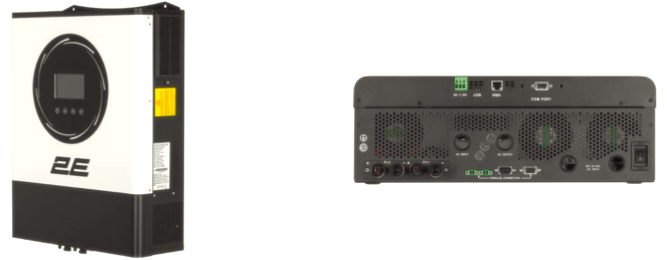

  2. Autonom OFF-line Solcelleinverter (UPS til solpaneler): Dette består af en inverter, en oplader fra nettet, en PWM eller MPPT solcelleoplader-controller (en eller flere indgange), batteriindgang, netindgang AC ind (en eller flere), belastningsudgang AC ud (en eller flere) og forskellige kommunikationsporte. Der findes også ON-line versioner af sådanne invertere, selvom teknologien ofte er pseudo-online. Billede af en off-line solcelleinverter, en enhed, der konverterer DC-elektricitet fra solpaneler til AC-elektricitet til hjemmebrug, typisk brugt i systemer, hvor nettet er den primære strømkilde og solenergi er supplerende

  3. Nettilsluttet inverter (online): Denne inkluderer en inverter, en MPPT solcellecontroller (én eller flere) og en synkroniseringsenhed med nettet. Et batteri kan ikke tilsluttes denne type inverter.

    • Anvendelser:

      • Produktion af energi til salg til nettet.
      • Når den er tilsluttet en speciel generatorbegrenser, kan de fleste modeller forsyne husholdningsforbrugere, når nettet er tilsluttet.
      • For virksomheder med høje takster reducerer det elomkostningerne, når det er tilsluttet en generatorbegrenser.
      • Kan øge strømmen til selvforbrug, når netstrømmen er begrænset (kræver en generatorbegrenser).

    • Ulemper: Den største ulempe ved denne inverter er, at den stopper med at arbejde, når nettet går ned, og den tillader ikke tilslutning af et batteri.

    • Microinvertere: Dette er en underkategori af nettilsluttede invertere, men de tilsluttes én eller to solpaneler i stedet for et stort panelområde.

  4. Hybridinverter (nettilsluttet + offline): Denne kombinerer alle de andre invertertyper og har evnen til at producere energi til nettet. Den inkluderer en inverter, en MPPT solcellecontroller (én eller flere), batteriindgang, en synkroniseringsenhed med nettet, netindgang AC in (én eller flere), belastningsudgang AC out (én eller flere) og forskellige kommunikationsporte.

    • Vigtigt: Nogle sælgere kan fejlagtigt mærke enhver inverter med solcelleindgang som en hybridinverter, men det er ikke korrekt.
    • Anvendelser:
      • Produktion af energi til salg til nettet.
      • Energibesparelse for husholdninger eller virksomheder ved delvist eller fuldt ud at forbruge solenergi.
    • Fordele: Kombinerer alle de andre invertertyper, fungerer når nettet er tilgængeligt og når det ikke er, og nogle modeller kan køre uden batteri, kun ved at bruge solpaneler.
    • Ulemper: Den største ulempe er, at disse invertere er dyrere end de andre typer.

Afslutningsvis er en specifik invertertype velegnet til hver opgave, eller en universel hybridinverter kan erstatte enhver invertertype til en lidt højere pris.

Konklusion

At vælge den rigtige inverter til dit hjem eller virksomhed er afgørende for at sikre effektiviteten og levetiden af dit solenergisystem. Selvom invertere med modificeret sinuskurve kan være billigere, er de ikke egnet til alle applikationer. Invertere med ren sinuskurve er et bedre valg for de fleste husholdningsapparater, især dem med motorer eller følsom elektronik. For den bedste ydeevne og pålidelighed, overvej dine specifikke energibehov og de typer enheder, du har til hensigt at drive, når du vælger en inverter.
