সোলার প্যানেলের আউটপুট এবং প্যারামিটার
একটি সোলার প্যানেলের আউটপুট পরীক্ষা করার সময়, এর কার্যকারিতা এবং দক্ষতা প্রভাবিত করা উপাদান এবং স্পেসিফিকেশনগুলি বুঝতে গুরুত্বপূর্ণ। এই গাইডটি সোলার প্যানেলের জাংশন বক্স, মূল বৈদ্যুতিন বৈশিষ্ট্য, অপারেশনাল প্যারামিটার এবং যান্ত্রিক বৈশিষ্ট্যগুলি বিস্তারিতভাবে দেখাবে।

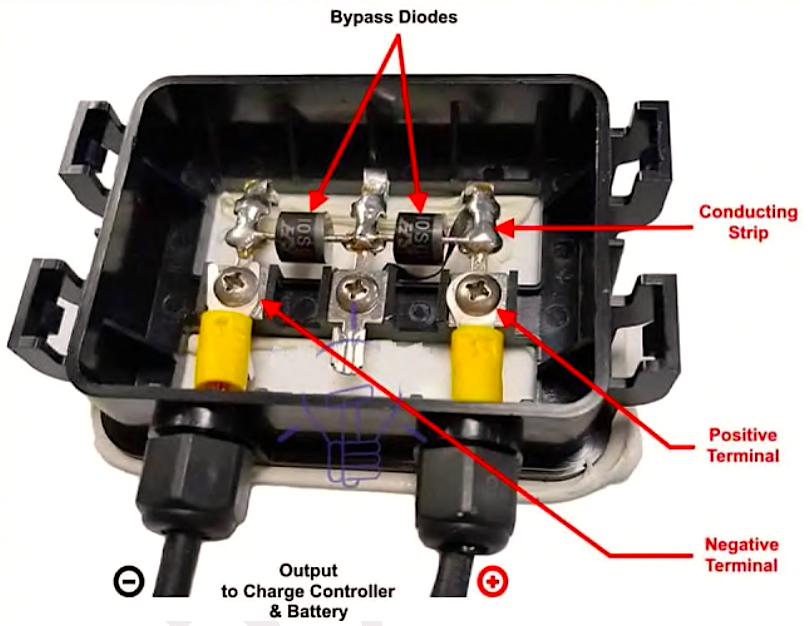

জাংশন বক্স এবং বাইপাস ডায়োড
একটি সোলার প্যানেলের পিছনে আপনি সাধারণত একটি জাংশন বক্স পাবেন, যার মধ্যে একটি বা একাধিক বাইপাস ডায়োড থাকতে পারে। এই ডায়োডগুলি সোলার সেলের গোষ্ঠীগুলিকে ছায়া থেকে রক্ষা করে এবং শক্তি হ্রাস কমায়। আদর্শভাবে, প্রতিটি সেলের একটি করে বাইপাস ডায়োড থাকা উচিত, তবে খরচ বিবেচনায়, ডায়োডগুলি শুধুমাত্র সেলগুলির গোষ্ঠীর উপর ইনস্টল করা হয়।
গুরুত্বপূর্ণ নোট:
বাইপাস ডায়োডগুলি সূর্যালোক না থাকলে ব্যাটারির কাছ থেকে সোলার প্যানেলে শক্তি প্রবাহিত হওয়া রোধ করে না। এই বিপরীত প্রবাহ ব্লক করতে একটি ব্লকিং ডায়োড ব্যবহৃত হয়, যা সাধারণত সোলার চার্জ কন্ট্রোলারের মধ্যে অন্তর্ভুক্ত থাকে।

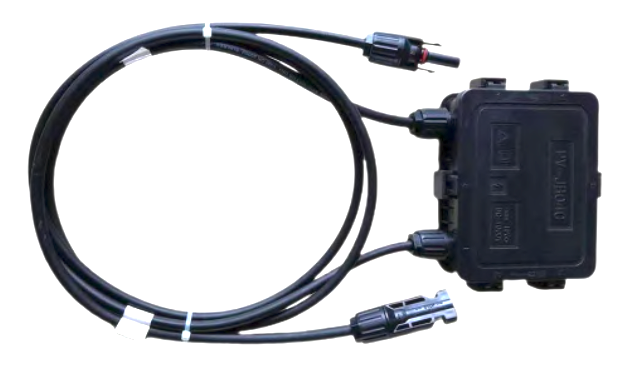

জাংশন বক্স থেকে দুটি কেবল MC4 সংযোজক (অথবা কখনও কখনও অন্যান্য প্রকার) বের হয়। উচ্চ-পাওয়ার সোলার প্যানেলগুলি (২০০W এবং তার উপরে) সর্বদা বাইপাস ডায়োড এবং কেবল অন্তর্ভুক্ত করে, যখন কম-পাওয়ার প্যানেলগুলি (২০০W এর নিচে) কেবল একটি জাংশন বক্স থাকতে পারে যার মধ্যে কেবল এবং মাঝে মাঝে বাইপাস ডায়োডের অভাব থাকতে পারে।
মূল সোলার প্যানেল প্যারামিটার

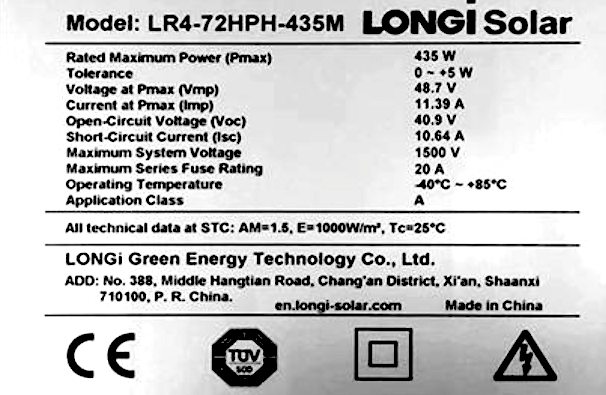

একটি সোলার প্যানেলের প্রধান প্যারামিটারগুলি তার পিছনের লেবেল এবং নির্মাতার দ্বারা সরবরাহ করা ডেটাশিটে পাওয়া যায়। এই স্পেসিফিকেশনগুলি সাধারণত স্ট্যান্ডার্ড টেস্ট কন্ডিশন (STC) এর অধীনে মাপা হয়, যা সেল তাপমাত্রা ২৫°C এবং ১০০০W/m² বিকিরণ নির্ধারণ করে।
বৈদ্যুতিন বৈশিষ্ট্য:
- সর্বাধিক শক্তি (Pmax): এটি নির্দেশ করে যে প্যানেলটি STC এর অধীনে কতটুকু সর্বোচ্চ শক্তি উৎপন্ন করতে পারে, সাধারণত ৪৩৫W।
- ওপেন সার্কিট ভোল্টেজ (Voc): এটি সোলার প্যানেলের সর্বোচ্চ ভোল্টেজ যা কোনও লোড সংযুক্ত না থাকলে পাওয়া যায়, সাধারণত ৪৮.৭V।
- শর্ট সার্কিট কারেন্ট (Isc): এটি সোলার প্যানেলের মাধ্যমে কারেন্ট যখন আউটপুট শর্ট করা হয়, সাধারণত ১১.৩৯A।
- সর্বাধিক শক্তিতে ভোল্টেজ (Vmp): এটি সেই ভোল্টেজ যা প্যানেলটি তার সর্বোচ্চ শক্তি প্রদান করার সময় থাকে, সাধারণত ৪০.৯V।
- সর্বাধিক শক্তিতে কারেন্ট (Imp): এটি সেই কারেন্ট যা প্যানেলটি তার সর্বোচ্চ শক্তি প্রদান করার সময় থাকে, সাধারণত ১০.৬৪A।
- মডিউল দক্ষতা: এটি প্যানেলের সূর্যালোক থেকে বিদ্যুৎ উৎপাদনের দক্ষতা, সাধারণত প্রায় ২০%।
অপারেশনাল প্যারামিটার:
- অপারেশনাল তাপমাত্রার পরিসর: এটি তাপমাত্রার পরিসর যেখানে প্যানেলটি কার্যকরভাবে কাজ করতে পারে, সাধারণত -৪০°C থেকে +৮৫°C।
- শক্তি আউটপুট টলারেন্স: এটি সেই পরিসর যেখানে প্রকৃত শক্তি আউটপুট নির্দিষ্ট Pmax থেকে পরিবর্তিত হতে পারে, সাধারণত ০% থেকে +৫%।
- সর্বাধিক সিস্টেম ভোল্টেজ: এটি প্যানেলে নিরাপদভাবে প্রয়োগ করা যেতে পারে এমন সর্বোচ্চ ভোল্টেজ, সাধারণত ১৫০০V।
- সর্বাধিক সিরিজ ফিউজ রেটিং: এটি সেই ফিউজের সর্বোচ্চ কারেন্ট রেটিং যা প্যানেলের সাথে সিরিজে ব্যবহৃত হওয়া উচিত, সাধারণত ২০A।
তাপমাত্রার সহগ (STC):
- Isc তাপমাত্রার সহগ: এটি নির্দেশ করে যে তাপমাত্রার সাথে শর্ট সার্কিট কারেন্ট কিভাবে পরিবর্তিত হয়।
- Voc তাপমাত্রার সহগ: সাধারণত -০.২৭%/°C, এটি নির্দেশ করে যে তাপমাত্রার সাথে ওপেন সার্কিট ভোল্টেজ কিভাবে পরিবর্তিত হয়।
- Pmax তাপমাত্রার সহগ: সাধারণত -০.৩৫%/°C, এটি নির্দেশ করে যে সর্বোচ্চ শক্তি আউটপুট তাপমাত্রার পরিবর্তনের উপর কিভাবে নির্ভরশীল।
যান্ত্রিক লোডিং এবং টেকসইতা
সোলার প্যানেল নির্বাচন করার সময়, তাদের যান্ত্রিক বৈশিষ্ট্য এবং লোড রেটিং বুঝতে গুরুত্বপূর্ণ যাতে কার্যকরীতা এবং টেকসইতা নিশ্চিত করা যায়।
যান্ত্রিক বৈশিষ্ট্য:
- সেল অরিয়েন্টেশন: ১৪৪টি সেল ৬x২৪ গ্রিডে সাজানো।
- জাংশন বক্স: IP68 রেটেড, এটি শক্তিশালী সুরক্ষা প্রদান করে এবং নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করতে তিনটি বাইপাস ডায়োড অন্তর্ভুক্ত করে।
- আউটপুট কেবল: ৪মিমি² কেবল ৪০০মিমি (+) এবং ২০০মিমি (-) দৈর্ঘ্যে সহজ সংযোগের জন্য।
- গ্লাস: ৩.২মিমি পুরু তাপমাত্রা-প্রতিরোধী গ্লাস যা টেকসইতা এবং আলো ট্রান্সমিশন বাড়াতে বিশেষভাবে প্রলিপ্ত।
- ফ্রেম: অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালোয় থেকে তৈরি, শক্তি এবং ক্ষয়-প্রতিরোধ ক্ষমতা প্রদান করে।
- ওজন: প্যানেলটির ওজন প্রায় ২৩.৩ কেজি।
- আকার: প্যানেলটির আকার ২০৯৪ x ১০৩৮ x ৩৫ মিমি।
যান্ত্রিক লোড রেটিং:
- ফ্রন্ট সাইড সর্বাধিক স্ট্যাটিক লোডিং: প্যানেলটি এর সামনের দিক থেকে ৫৪০০Pa পর্যন্ত স্ট্যাটিক চাপ সহ্য করতে পারে।
- পিছনের দিক সর্বাধিক স্ট্যাটিক লোডিং: এটি পিছনের দিক থেকে ২৪০০Pa পর্যন্ত সহ্য করতে পারে।
- হেইলস্টোন টেস্ট: প্যানেলটি ২৫মিমি হেইলস্টোনের প্রভাব সহ্য করার জন্য পরীক্ষা করা হয়েছে যা ২৩m/s গতিতে চলে, যা তীব্র আবহাওয়া অবস্থার বিরুদ্ধে টেকসইতা নিশ্চিত করে।
সঠিক এবং বিস্তারিত তথ্যের জন্য সর্বদা নির্মাতার ডেটাশিট দেখুন।
সোলার প্যানেল সংযোগ: প্যারালাল এবং সিরিজ
সোলার প্যানেলগুলি সংযোগ করার পদ্ধতি বোঝা গুরুত্বপূর্ণ, যাতে আপনার সোলার শক্তি সিস্টেমের কার্যক্ষমতা সর্বোচ্চ করা যায়। এই গাইডটি প্যারালাল এবং সিরিজ সংযোগ, প্রয়োজনীয় সংযোজক এবং ভোল্টেজ, কারেন্ট এবং মোট শক্তি আউটপুটের উপর তাদের প্রভাব ব্যাখ্যা করবে।
সোলার প্যানেলগুলির প্যারালাল সংযোগ
প্যারালাল সংযোগে, সোলার প্যানেলগুলির পজিটিভ টার্মিনালগুলি একত্রিত হয় এবং নেগেটিভ টার্মিনালগুলি একত্রিত হয়। এটি কারেন্ট বৃদ্ধি করে, কিন্তু ভোল্টেজ পরিবর্তিত হয় না। সাধারণত, সোলার ইনভার্টারে সর্বাধিক আউটপুট কারেন্ট সীমিত থাকে, তাই প্যারালাল সংযোগ ব্যবহৃত হয় যখন কারেন্ট বৃদ্ধি করা প্রয়োজন।
ফায়দা:
- সোলার প্যানেলের অপারেশন খুব কমই একটি প্যানেলের জন্য বন্ধ হয়ে যায়।
- যখন একটি সোলার প্যানেল ছায়াযুক্ত হয় বা অন্য কোনও কারণে দুর্বল হয়, তখন অন্যান্য প্যানেলগুলি এখনও কাজ করতে থাকে।
সমস্যা:
- প্যানেলগুলির জন্য উচ্চ কারেন্ট সাপোর্ট সক্ষমতা প্রয়োজন।
- সঠিক কেবল সাইজ নির্বাচন এবং বায়াস ডায়োড ব্যবহার অত্যন্ত গুরুত্বপূর্ণ।
সোলার প্যানেলগুলির সিরিজ সংযোগ
সিরিজ সংযোগে, প্যানেলগুলির পজিটিভ টার্মিনাল একটি নেগেটিভ টার্মিনালের সাথে সংযুক্ত হয়, এবং এটি ভোল্টেজ বৃদ্ধি করে। আপনি যখন উচ্চ ভোল্টেজে অপারেশন করতে চান, তখন সিরিজ সংযোগ ব্যবহার করা হয়।
ফায়দা:
- সোলার সিস্টেমের ভোল্টেজ বাড়িয়ে পাওয়ার ট্রান্সফারের দক্ষতা বৃদ্ধি করে।
- সার্কিট ব্রেকার এবং ইনভার্টারের জন্য সুরক্ষা তৈরি করতে সহজ।
সমস্যা:
- একটি প্যানেল বন্ধ হলে, পুরো সিস্টেমের আউটপুট প্রভাবিত হতে পারে।
- উচ্চ ভোল্টেজ নিয়ন্ত্রণ করা কঠিন হতে পারে, বিশেষ করে একাধিক প্যানেল ব্যবহৃত হলে।
সিদ্ধান্ত
সোলার সিস্টেম ডিজাইন করার সময়, প্যানেলগুলির সঠিক সংযোগ পদ্ধতি আপনার সিস্টেমের কার্যক্ষমতা এবং টেকসইতা নির্ধারণে গুরুত্বপূর্ণ ভূমিকা পালন করে।
