Въведение

Тази статия трябва да предостави на читателите ясна представа за слънчевите зарядни контролери и да им помогне да вземат информирани решения за своите слънчеви енергийни системи.

Слънчевите зарядни контролери са ключови компоненти в която и да е слънчева енергийна система, включваща батерии. Те регулират напрежението и тока от соларните панели към батериите, осигурявайки безопасен и ефективен процес на зареждане. Без слънчев заряден контролер батериите могат да бъдат презаредени или прекалено изтощени, което води до намалена продължителност на живота на батерията и потенциални повреди на системата.

Основни функции на слънчевите зарядни контролери

Слънчевите зарядни контролери предлагат различни функции за защита и оптимизиране на вашата слънчева енергийна система:

  1. Защита от презареждане: Предотвратява батерията да получава твърде високо напрежение, което може да я повреди.
  2. Защита от прекалено разреждане: Спира батерията да бъде изтощена твърде много, което може да доведе до трайни повреди.
  3. Защита от късо съединение: Защитава системата от потенциални къси съединения.
  4. Регулиране на напрежението и тока: Осигурява правилното напрежение и ток, които да бъдат доставени на батерията.

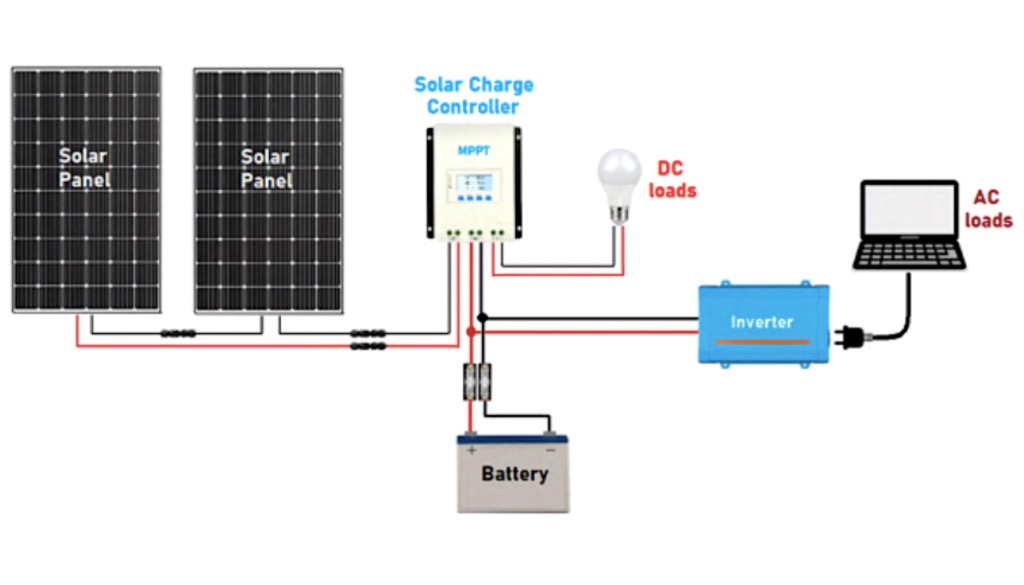

Най-добри практики за свързване на слънчеви зарядни контролери

  1. Първо батерията: Винаги свързвайте батерията към слънчевия заряден контролер първо. Това позволява на контролера да открие напрежението на батерията и да активира подходящата схема за зареждане.
  2. Правилно свързване на натоварването: Свързвайте само лампи с нажежаема жичка към изхода “DC Load” на контролера. Избягвайте свързването на индуктивни натоварвания, като инвертори или захранвания, директно към този изход, тъй като това може да повреди контролера. При необходимост използвайте електромагнитно реле за управление на индуктивни натоварвания.
  3. Свързване на инвертора: Свържете инвертора директно към батерията или чрез превключвател, а не чрез зарядния контролер.

Видове слънчеви зарядни контролери: MPPT срещу PWM

Съществуват два основни типа слънчеви зарядни контролери: MPPT (Tracking на максимална мощност) и PWM (Модулация на ширината на импулса). Разбирането на разликите между тях може да помогне да изберете подходящия за вашата слънчева енергийна система.

PWM контролери

PWM (модулация на ширината на импулса) слънчев заряден контролер

PWM контролерите са по-прости и по-достъпни. Те работят, като регулират ширината на импулсите от напрежението на соларния панел, за да отговорят на нуждите на батерията. Въпреки това, те са по-малко ефективни при големи соларни панели и при условия на слаба светлина.

  • Предимства: По-ниска цена, по-прост дизайн.
  • Недостатъци: По-малко ефективни с мощни панели; не могат да увеличат напрежението.
  • Най-добро използване: Малки системи, където напрежението на соларния панел съвпада с напрежението на батерията.

MPPT контролери

MPPT (Tracking на максимална мощност) слънчев заряден контролер

MPPT контролерите са по-напреднали и ефективни. Те използват сложни алгоритми, за да проследят максималната мощност на соларните панели, извличайки повече енергия, особено при променливи условия на осветление.

  • Предимства: По-висока ефективност, особено с големи панели; могат да преобразуват напрежение, за да оптимизират зареждането на батерията.
  • Недостатъци: По-висока цена.
  • Най-добро използване: По-големи системи с променливи напрежения на соларните панели и батериите.

Вградени срещу самостоятелни слънчеви зарядни контролери

Сравнение между вградени и самостоятелни слънчеви зарядни контролери, показващо вграден контролер, интегриран в слънчева енергийна система, и самостоятелен контролер като отделно устройство

Слънчевите зарядни контролери могат да бъдат самостоятелни устройства или интегрирани в инвертори. И двата типа могат да предлагат подобни функционалности, но интегрираните контролери предоставят повече гъвкавост при автоматизацията на работата на системата.

Пример: Спецификации на контролера Tracer 4210AN

Контролер Tracer 4210AN

За практически пример, разгледайте слънчевия заряден контролер Tracer 4210AN:

  • Номинално напрежение на системата: 12/24 VDC (автоматично разпознаване).
  • Номинален заряден ток: 40A.
  • Номинален разряден ток: 40A.
  • Обхват на напрежение на батерията: 8–32V.
  • Максимална входна мощност PV: 520W (12V), 1040W (24V).
  • Работна температура на средата: -25°C до +50°C.
  • Клас на защита: IP30 (защита срещу малки обекти, но не и течности).

Паралелна работа на слънчеви зарядни контролери

Схема, показваща паралелната работа на слънчеви зарядни контролери, където множество контролери са свързани, за да управляват и разпределят зарядния ток от соларните панели към батерийната банка, увеличавайки общата зарядна мощност и предоставяйки резервност

Докато повечето слънчеви зарядни контролери не са проектирани да работят в паралел, някои модели като PowMr MPPT-60A могат да работят паралелно с идентични настройки, панели и групи батерии. Тази функция може да бъде полезна за разширяване на вашата слънчева енергийна система.

Заключение

Слънчевите зарядни контролери са жизненоважни за безопасната и ефективна работа на слънчевите енергийни системи с батерии. Независимо дали изберете PWM или MPPT контролер, следването на най-добрите практики и разбирането на специфичните нужди на вашата система ще осигури дългосрочна надеждност и производителност.
